1、系统简介

座底式ADCP（Acoustic Doppler Current Profiler，声学多普勒流速剖面仪）是一种固定安装于河床、湖底或海床的水文观测设备，通过向上或侧向发射声波，测量从探头至水面（或一定高度）的全水层流速剖面。其核心特征在于通过单个换能器（或一组同向换能器）发射与接收声波，利用单一波束获取从河底到水面的垂向流速剖面，它通常固定安装于水底或渠道侧壁，专为水文监测、天然河道、灌溉渠道、排水管网及浅海河口等场景的进行长期的流速、流量在线监测。

2、系统组成

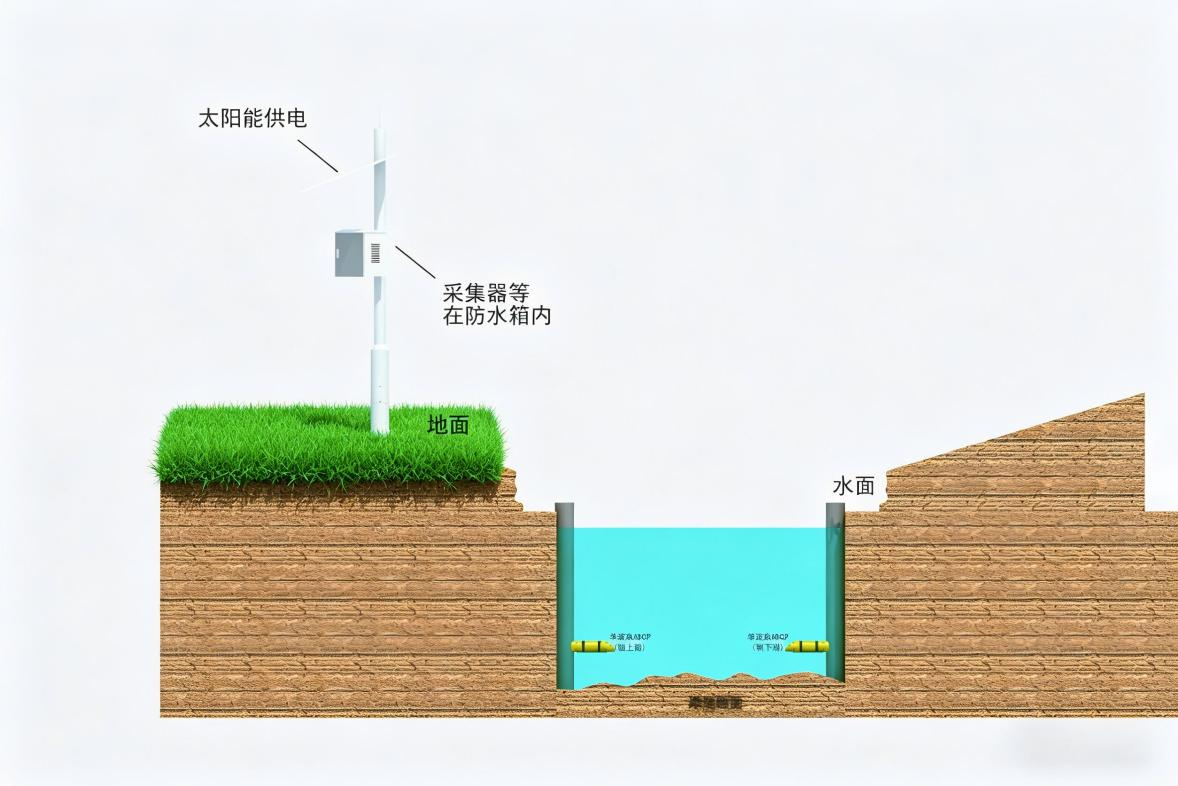

（1）ADCP传感器：安装于水下（河底或渠底）或岸边侧装，通过发射并接收超声波，利用多普勒频移原理，测量不同水层的流速。它内部通常集成了温度传感器（用于声速校正）和压力传感器（用于测量水深），从而获得完整的垂线流速分布数据。

（2）远程监测终端：负责为ADCP供电（通常是太阳能供电系统），并通过4G、有线或无线网络，将采集到的数据实时传输出去 。

（3）通信平台：包括4G网络和Internet网络，是连接现场设备和监控中心的数据通道 。

（4）监测中心：由服务器和配套软件组成，负责接收、存储、处理和分析所有监测数据，并以图形化界面（如流速矢量图、水位变化图）展示给用户，实现远程监控和数据管理。

3、座底式（岸边式）ADCP性能

(1)多种换能器类型：可采用活塞式或平面阵列式，应用选择灵活。

(2)多种安装方式：支持座底式、侧壁式（水平式）、倾斜式，适应不同断面条件。

(3)宽频段可选：从几十kHz到几MHz可选，高频测浅水、低频测深水。

(4)内置辅助传感器：集成温度、压力传感器，自动校正声速和水深。

(5)数字信号处理：采用宽带技术，提高低流速测量精度和抗干扰能力。

(6)数据质量标识：提供信噪比、相关系数等参数，辅助判别数据有效性。

单波束ADCP安装方式

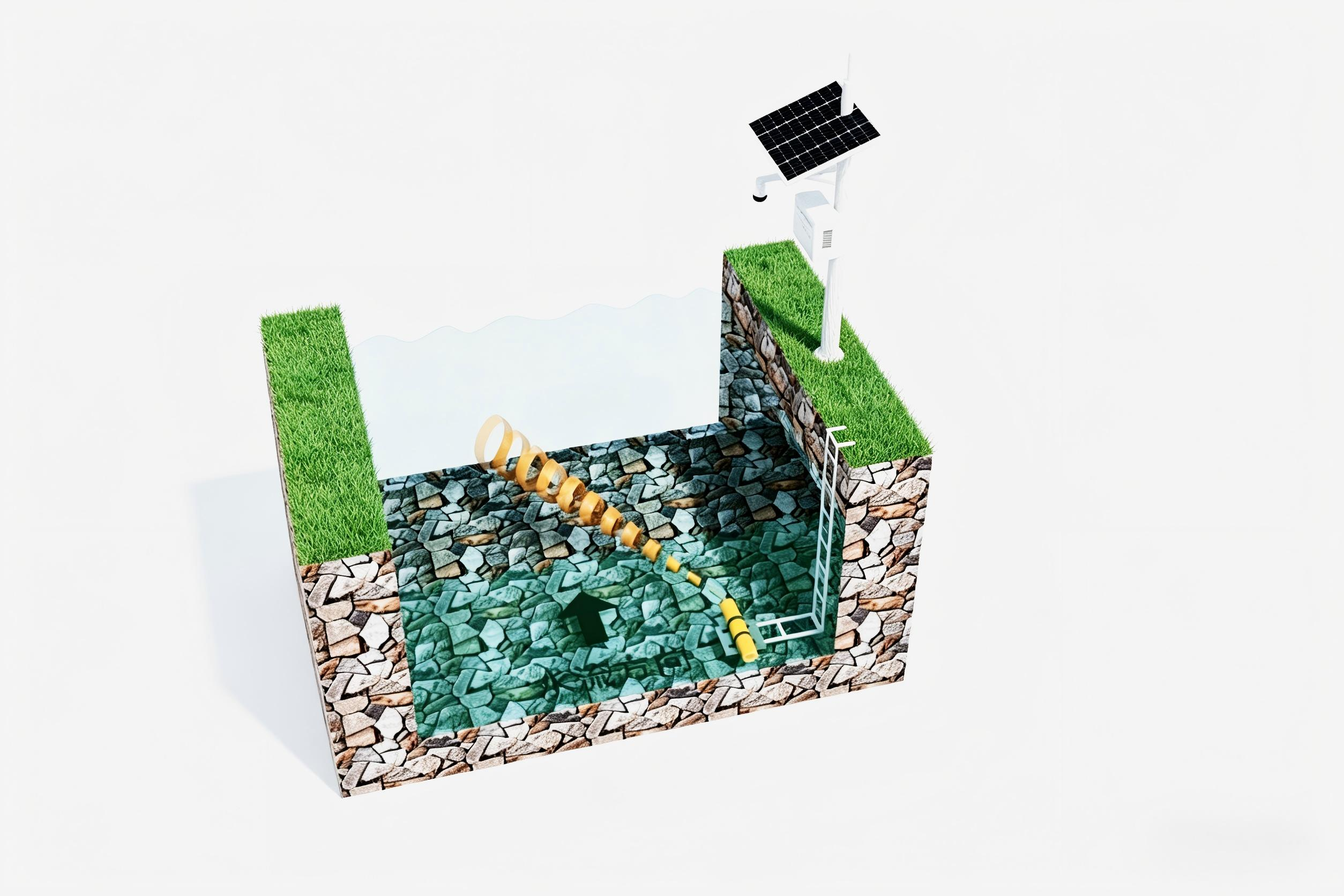

（1）座底式安装——河底的“哨兵”

适用于水深足够，窄深河道，河床稳定，水面干扰多的场景，采用底座式安装ADCP，垂直向上发射声波，获取从河底到水面的整条垂线流速，垂直剖面代表性流场。隐蔽性好，数据稳定，不易被盗或人为破坏。

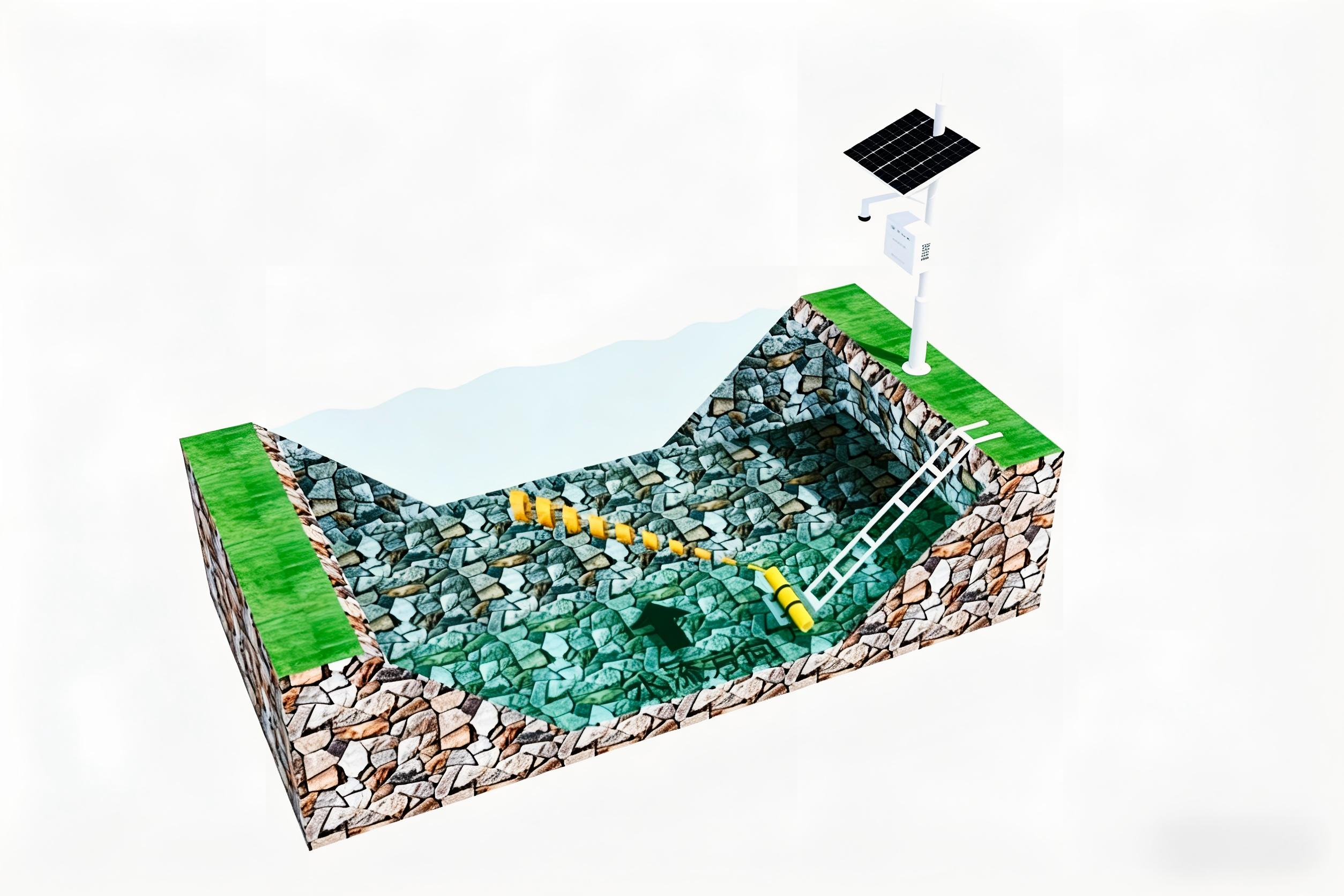

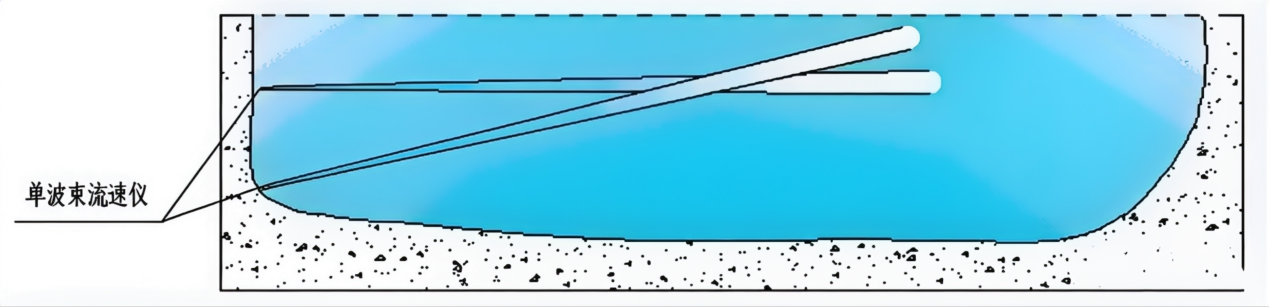

（2）斜线式安装——岸边的“观察者”

适用于宽浅河道，水浅泥沙多，高含沙量的场景，测量方式：固定于岸边侧壁，斜向对岸发射声波，获取从左岸到右岸的数十层或几十层流速分布。运维方便，水平覆盖范围更大。
