1、系统简介

无线时差法超声波流量计是一款专为无电缆架设条件下的广阔水域设计的高精度流量测量仪器。系统由岸上一台主机和两台两岸同步工作的从机构成，解决了传统时差法流量计需要铺设过河电缆的难题。基于超声波时差法原理，结合无线同步技术、AI信号识别与多层流速积分算法，能够在极浅、极低流速及高含沙量等复杂水文环境中，实现稳定、精准的全断面流量测量。

2、系统组成

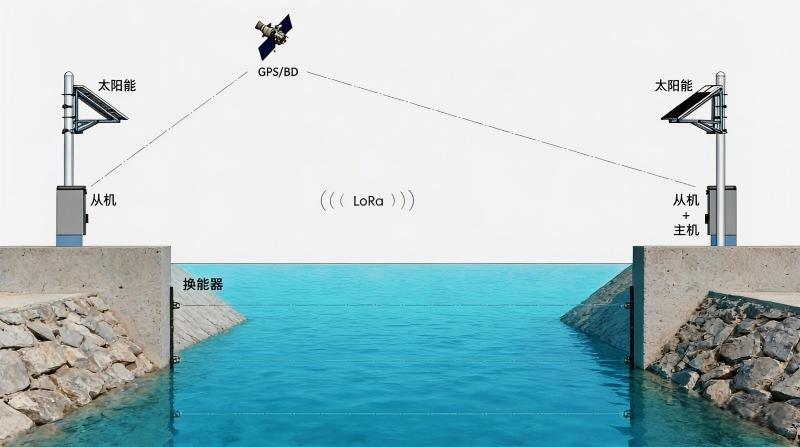

根据现场工况本站无线时差法超声波流量计系统在两岸配置太阳能供电系统、主/从机、双声路换能器、信号电缆、水位计及数据远传设备等组成。系统构成示意图如下所示：

3、无线时差法测流性能

(1)低水位运行：换能器具备极低水位运行能力，最小工作水深≤0.1米，水位淹没即满足测量条件。

无盲区断面测量：基于多声路层析成像技术，实现全断面层流流速场重建，无传统测流盲区。

(3)高灵敏度测量：系统计时分辨率达到纳秒级，可稳定测量低至0.001米/秒的极端低流速。

(4)复杂水质适应性：适用于污水、废水及高含沙量水域，智能驱动电路可动态调整发射参数，确保信号强度。

(5)超远距离测流：单对换能器有效测量跨度最大可达5000米，满足特大江河断面测量需求。

4、无线时差法安装方式

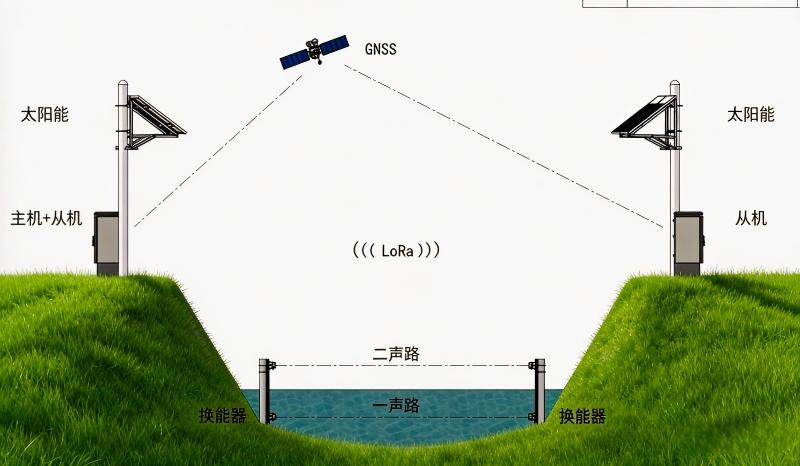

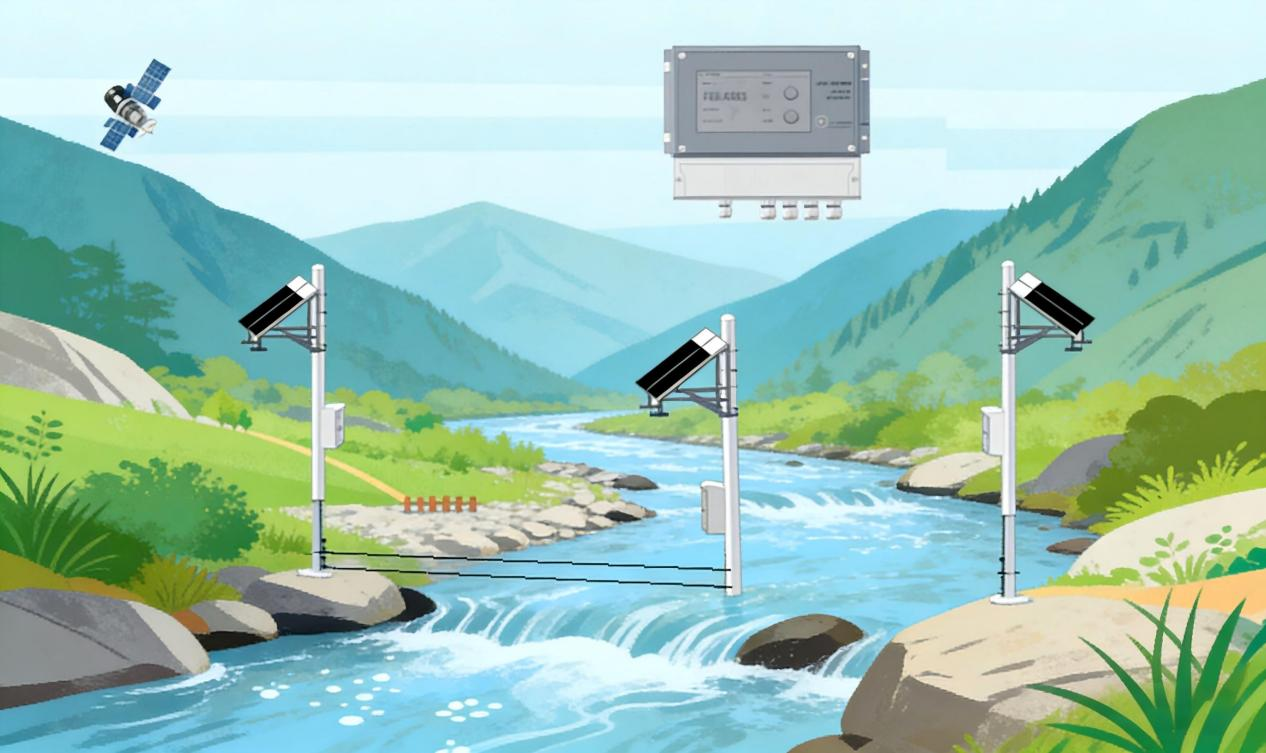

（1）自然河道--打桩安装： 在河床里打专用桩柱，把探头固定在桩上。适合天然河道，且没有现成岸墙可用的环境。无线通信解决了宽河道布线的难题。

（2）垂直面-垂直安装： 把探头直接固定在垂直的混凝土岸墙上。适合规则断面的人工渠道或硬化过的河道，安装相对直接，但对探头的对准精度要求高。

（3）斜坡--斜坡安装： 用长支架把探头伸入水中，支架固定在斜坡上。这是针对梯形断面大型渠道（如南水北调）的典型方案，最大的优势是不用排水、带水作业，不影响通水。
