1、系统简介

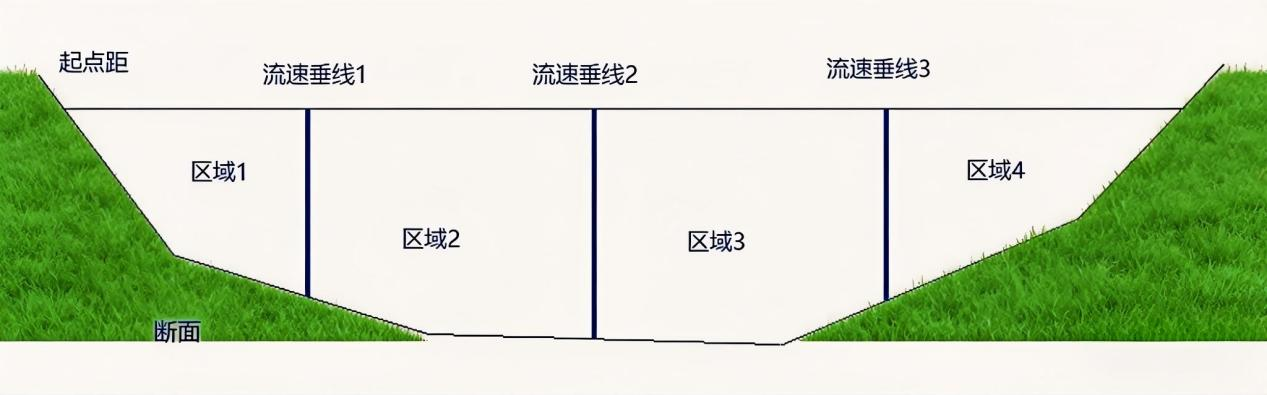

阵列式雷达波测流系统由1台雷达流量计/水位计主机和N台雷达流速仪从机组合而成。通过在河道断面上布设多条测速垂线（通常为偶数条），同步获取多点表面流速数据，结合水位测量与断面地形信息，推算出断面流量。适用于宽度达数十至百米的天然河流，或因水闸、弯道等造成断面流速不均匀情况的中小河流及渠道。

2、系统组成

(1)现场感知层：雷达流量计1台，雷达流速仪阵列（N台）、雷达水位计（选配）；进行多垂线流速采集、水位测量，分断面流量。

(2)数据传输层：遥测终端机（RTU）、4G/NB-IoT/光纤模块；进行数据采集、计算、远程传输。

(3)信息管理层：云平台、服务器、PC/手机端；进行数据存储、可视化、预警、统计分析。

(4)供电保障：太阳能供电系统/市电，7×24小时稳定运行。

3、阵列雷达波性能

(1)高洪期安全性：非接触式，设备无冲毁的风险

(2)高含沙量适应性：穿透力强，无需维护

(3)安装便捷性：桥上、岸上安装，无需涉水

(4)宽断面覆盖：阵列扩展，灵活配置

4、陈列雷达波安装方式

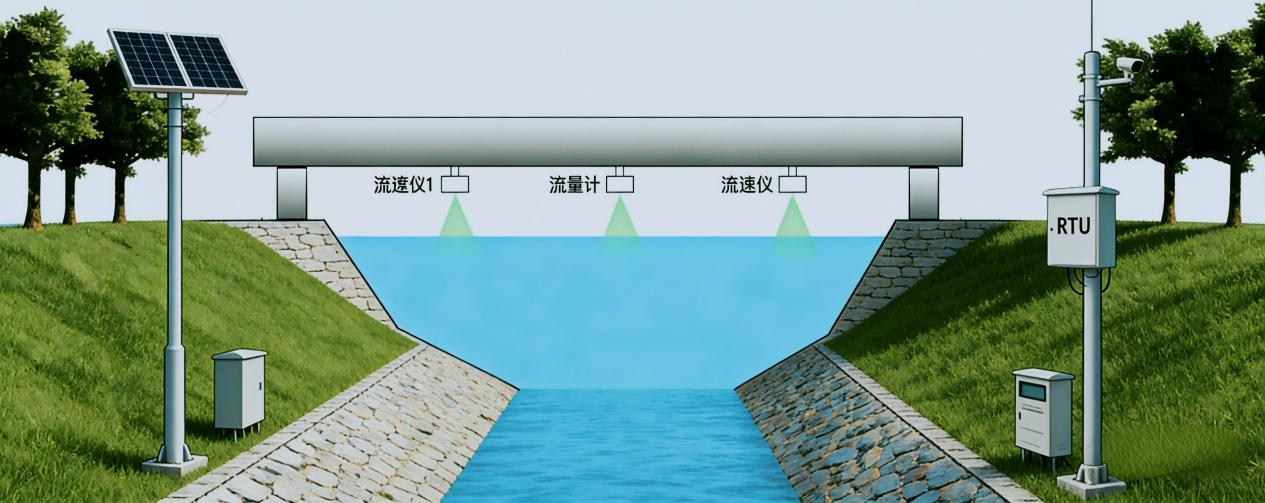

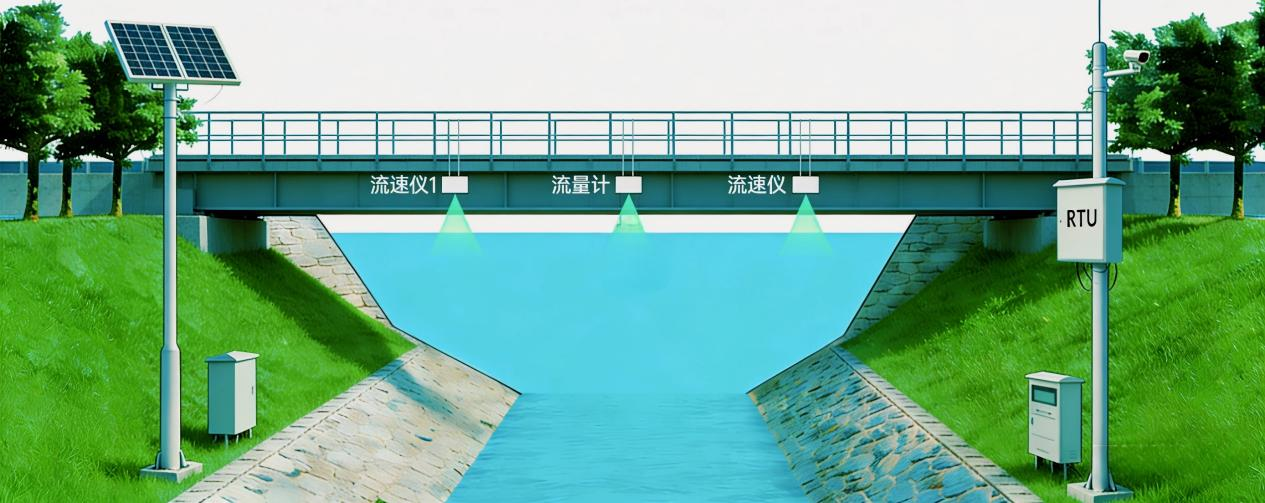

（1）桥梁安装

适用于已有桥梁上游或下游20-50米内河道顺直，无堰坝，弯道或汇流口干扰；具备太阳能安装条件，或能就近取电、接入光纤/4G网络。如城镇河道、公路跨河桥梁、水利工程交通桥

（2）缆道式安装

适用于河道两岸无桥梁，或桥梁位置不符合水文测验断面要求，河宽30-200米中小河流，水位暴涨暴落，高洪期需快速测量的河流。如中小河流水文站、无桥山区河流、水位暴涨暴落河段。

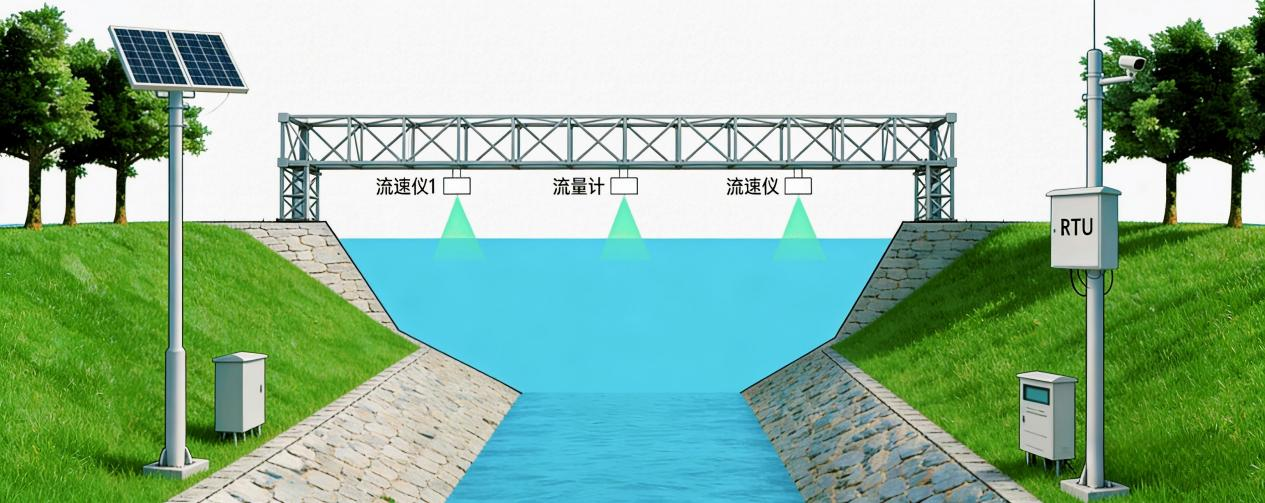

（3）龙门架安装

适用于无桥且不适合缆道，河宽较窄＜100米，测流垂线长期固定不变，两岸有足够的空间建设混泥土或钢结构立柱，如：渠道、小型河流、生态流量监测断面、水文站比测断面
