1、系统简介

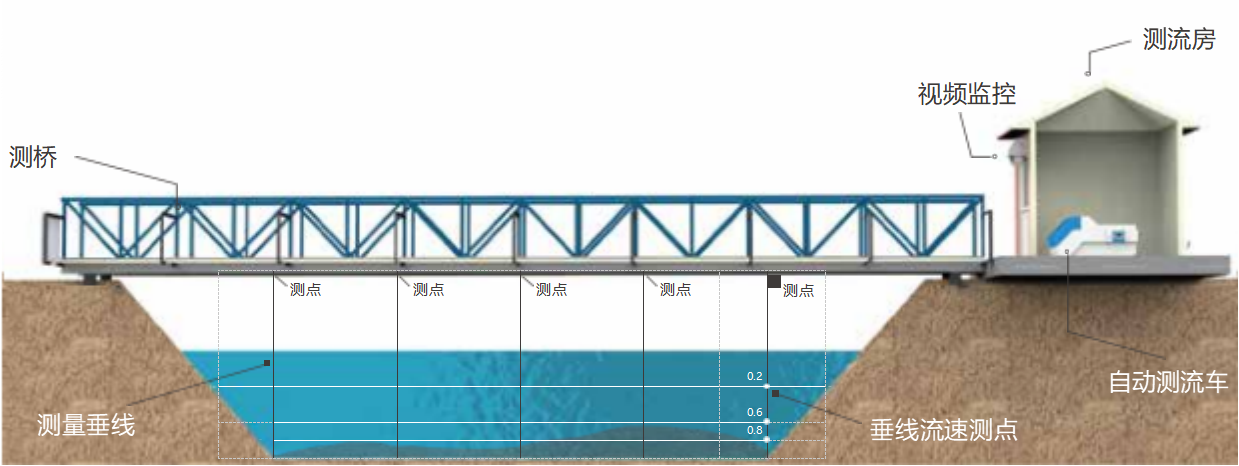

轨道式渠道断面自动测流系统是一种适用于大中型灌区的智能化量测水系统，包括测流设备—轨道式自动测流车、量水监测管理软件、配套设施（测桥、测流房)三个部分。其中轨道式自动测流车和量水监测管理软件为标准化产品，测桥和测流房根据现场实际情况设计建设。渠道断面自动测流系统运用流速面积法测量原理，并结合自动控制技术，进行多点精测，实现灌区渠道断面流量的自动精准测量。在灌区渠道断面上架设测桥，自动测流车搭载旋桨流速仪在测桥上模拟人工测量实现多点精测，根据渠道断面宽度可自由设置垂线位置及数量。

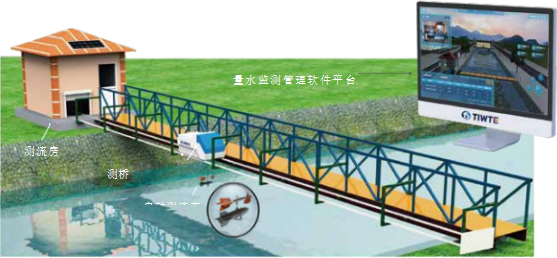

2、系统组成

(1)自动测流车通过GPRS/4G/5G/Wi-Fi/ZigBee/LoRa等无线网络与管理软件进行通讯。

(2)支持管理所、管理中心多级管理方式，可采用管理所独立管理的模式，也可采用管理所与局管理中心分级管理的模式。

(3)管理软件可分为移动端、浏览器端和客户端等多种形式。

(4)自动测流车及管理软件具备标准数据接口，可与其它信息化系统进行无缝对接。

3、渠道断面自动测流系统性能

（1）系统具备分层流速、垂线水深、实时水位、淤积厚度等参数的测量功能。

（2）系统具备渠道断面面积计算、渠道断面流量计算、流量趋势分析、多次流量对比等功

（3）系统具备渠底淤积自动补偿、测绳倾斜补偿等功能，可以补偿因环境因素引起的多项误差，提高总体测量精度。

4、自动测流车特点

(1)支持拉绳式和压力式水深测量

(2)具备本地和远程操作两种模式

(3)测量过程实时监控，淤积自动补偿计算

(4)流速、水位、水深一体化测量，自动计算断面流量

(5)兼容旋桨流速仪、电磁流速仪、超声波流速仪等多种流速传感器支持GPRS、4G、5G、Wi-Fi、ZigBee、LoRa等无线通信方式故障自动诊断，现场故障可实时上传至量水监测管理软件

(6)双电源系统自动充电，支持市电和太阳能两种供电方式

(7)测流抗干扰能力强，不受水质、泥沙影响

(8)全程无人值守自动测量

4、轨道式测流车安装方式

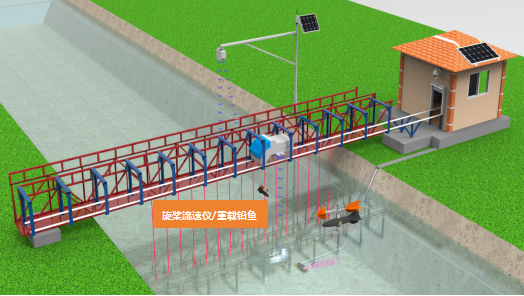

（1）大流速测量：适用于明渠场景，旋桨流速仪搭配定制重载大铅鱼>25kg，可实现渠道断面流量精准测量。

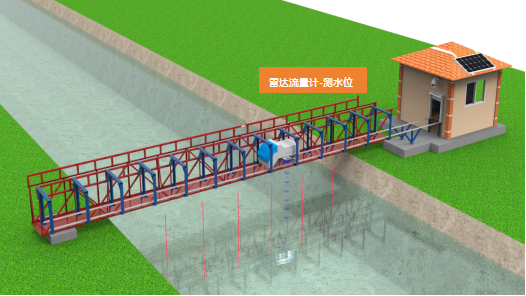

（2）浅水测量：在测流车底部安装雷达流量计来进行测量，可实现多条垂线精准测量，该方案适用于风小、淤积大的场景，测流车可精准测量断面。

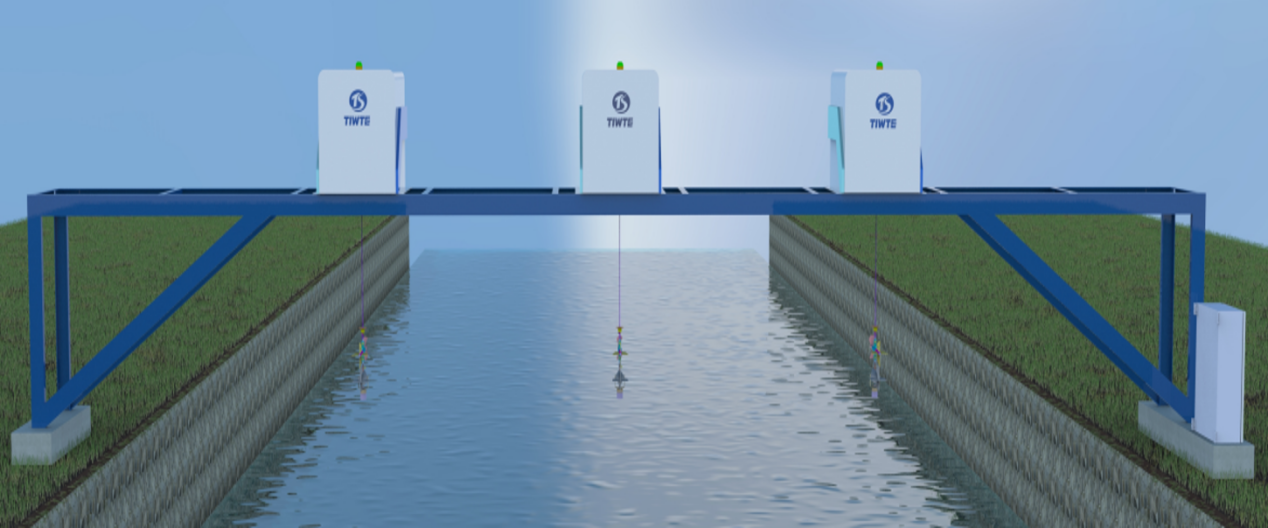

（3）阵列式渠道断面测流：运用流速面积法测量原理，以阵列式测流仪为核心，并结合现代控制技术，进行多测量垂线同时分层流速测量，并通过水深测量修正过水面积，实现灌区渠道断面流量的自动精准测量。
