本雷达水位计采用调频连续波（FMCW）雷达原理。工作时，设备通过阵列天线向水面发射频率高达80GHz的调频连续微波信号。发射波遇到水面后发生反射，被同一天线接收。由于发射信号频率在连续线性变化，因此接收到的回波信号频率与当前发射信号频率存在一个微小的差值（频差）。该频差与雷达天线到水面的距离成正比。通过精确测量这个频差，并经过内部高速信号处理器的计算，即可精确计算出水位距离。最后，通过设定的基准面高程，换算出实际的水位值。其“自带波动补偿”和“多参数修正功能”能够有效消除水面波浪、风力及安装结构振动对测量结果的干扰，确保数据的准确性和稳定性。

(1)高精度与高分辨率：具备±5mm的极高测量精度和1mm的分辨率，能够敏锐捕捉水位的微小变化。

(2)高频段，小波束角：80GHz的工作频率使其拥有仅10°的狭窄波束角，能量集中，抗干扰能力强，尤其适合在井筒、管道或有复杂背景的安装环境中使用，能有效避开障碍物。

(3)非接触式测量：不与水体接触，彻底避免了泥沙淤积、腐蚀、漂浮物撞击等对传感器的损害，无污损，无污染。

(4)环境适应性强：工作温度范围宽（-40℃～80℃），防护等级达IP68，可应对户外严苛环境，防水、防尘、防雷。

(5)智能信号处理：具备数据滤波、虚假信号处理、波动补偿和多参数修正功能，能自动过滤干扰信号，补偿因风浪、振动引起的测量误差，提升数据可靠性。

(6)安装简便，应用广泛：阵列天线设计使设备体积小、重量轻，安装便捷。适用于河道、水库、湖泊、明渠、管道、窨井等多种场景。

(7)功能丰富，调试方便：内置一体化多功能调试软件，支持滤波类型调整、多种测量模式切换和数据曲线输出，便于现场配置和维护。

(8)低功耗，宽电压供电：5.5-30V DC的宽电压供电范围，兼容常见的12V直流供电系统，功耗低，适合太阳能供电等野外应用场景。

安装位置选择

①　应选择水面开阔、无剧烈漩涡和涌浪的位置。

②　雷达波束中心应避开障碍物（如管道内壁、井壁、桥梁支座、进出水管口等）。利用其10°窄波束角的优势，确保在整个量程范围内，雷达锥形波束都能完全投射在水面上。

③　在流动水体中，宜安装在顺直河段的稳定断面处。

安装方式

①　管道/窨井安装：优先安装在管道或窨井的正中心上方，确保波束垂直照射水面。必须核实管道或井筒的直径，确保在整个测量范围内，波束不会打到侧壁。

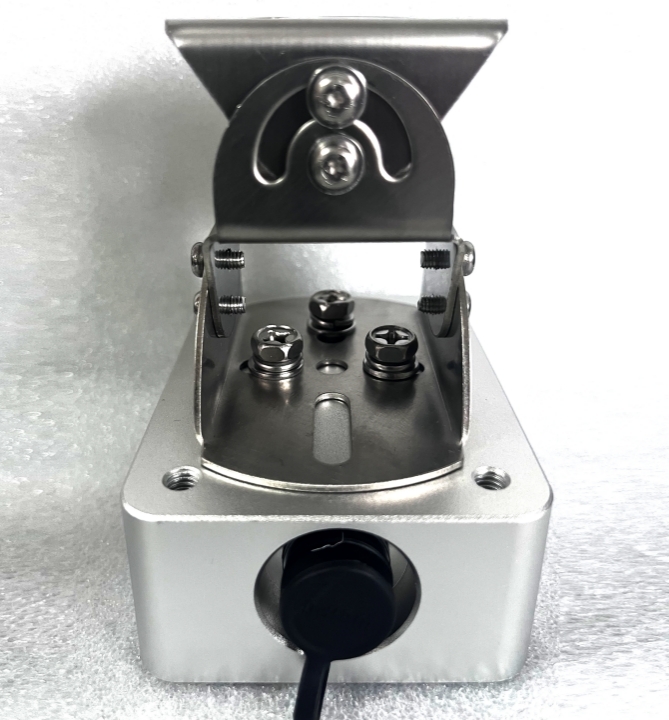

②　开阔水域安装：可通过支架水平安装在水工构筑物（如桥墩、闸壁）上，或专门立杆安装。安装必须牢固，减少因风或水流引起的晃动。

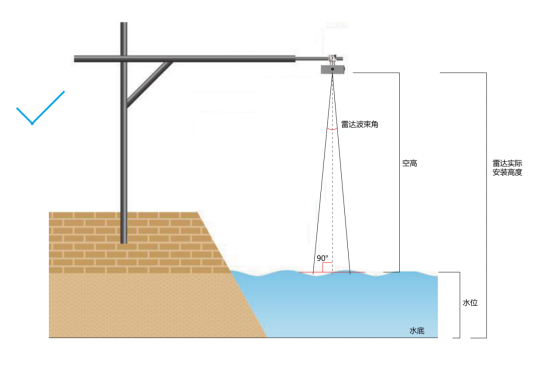

安装角度：设备安装时应尽量保证天线平面与水平面平行，即波束方向与水面垂直，以获取最强的回波信号。

电气安全

①　严格按照产品接线图连接电源和通信线路，注意电源正负极。

②　建议在电源端加装防浪涌保护器，以增强防雷效果。

③　线缆应使用防水接头，并做好密封处理，防止雨水沿线缆进入设备内部。

安全措施

①　安装和维护时，需断电操作。

②　在雷暴多发区，应确保设备良好接地，以发挥其防雷设计的最大效能。
