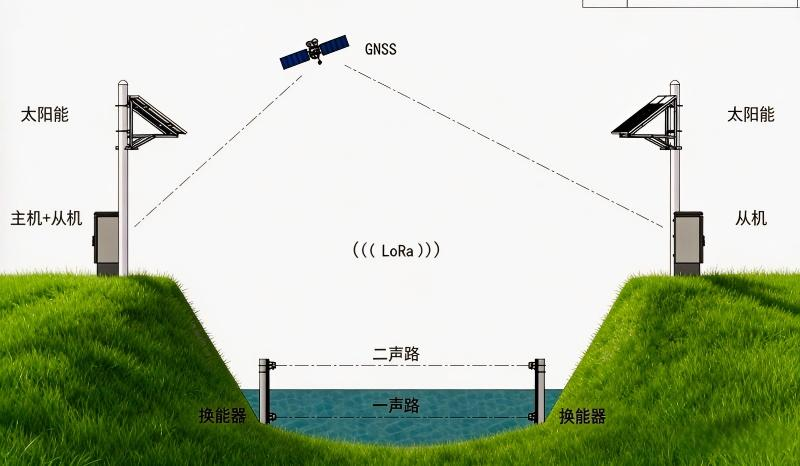

无线时差法超声波流量计采用无线主从机协同架构，适用于无电缆布设条件或水面开阔的河流、水库等场景。该系统可通过配置单层、多层或交叉声路，满足不同水文断面测量需求，广泛应用于蓄水调节、防洪排涝、灌溉供水等工程的水位、流速及流量监测。
无锡清清测控科技有限公司
无线时差法超声波流量计采用无线主从机协同架构，适用于无电缆布设条件或水面开阔的河流、水库等场景。该系统可通过配置单层、多层或交叉声路，满足不同水文断面测量需求，广泛应用于蓄水调节、防洪排涝、灌溉供水等工程的水位、流速及流量监测。
| 无线/有线时差法超声波流量计（管道/非满管/明渠/大河/大江） | ||||||
|---|---|---|---|---|---|---|
| 产品型号 | WT-1000K | WT-500K | WT-200K | WT-90K | WT-28K | WT-10K |
| 换能器 | 1MHz | 500Hz | 200Hz | 90Hz | 28Hz | 10Hz |
| 河道宽度 | 7m | 20m | 150m | 400m | 1000m-2000m | 2000m-5000m |
| 监测方式 | 有线 | 有线 | 无线 | 无线 | 无线 | 无线 |
| 声速数 | 1-3 | 1-5 | 1-4 | 1-4 | 1-4 | 1-4 |
| 应用场景 | 管道/非满管/明渠/渠道 | 管道/非满管/明渠/渠道 | 预流/引调水工程/引水入库/天然河道 | 调水工程/出入库河/道/自然大河 | 引调水工程/出入库河道/自然大河/大江大河 | 大江大河/鄱阳湖/自然河道/含沙河流 |
| 产品图 | |
|
 |
 |
 |
 |
无线时差法超声波流量计采用无线主从机协同架构，适用于无电缆布设条件或水面开阔的河流、水库等场景。该系统可通过配置单层、多层或交叉声路，满足不同水文断面测量需求，广泛应用于蓄水调节、防洪排涝、灌溉供水等工程的水位、流速及流量监测。

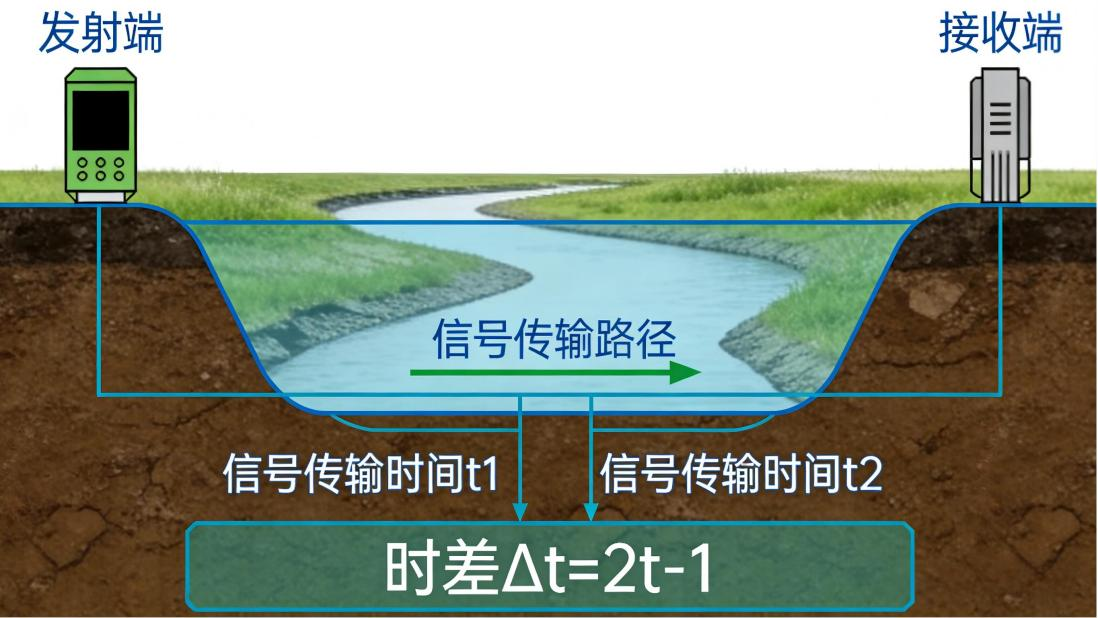

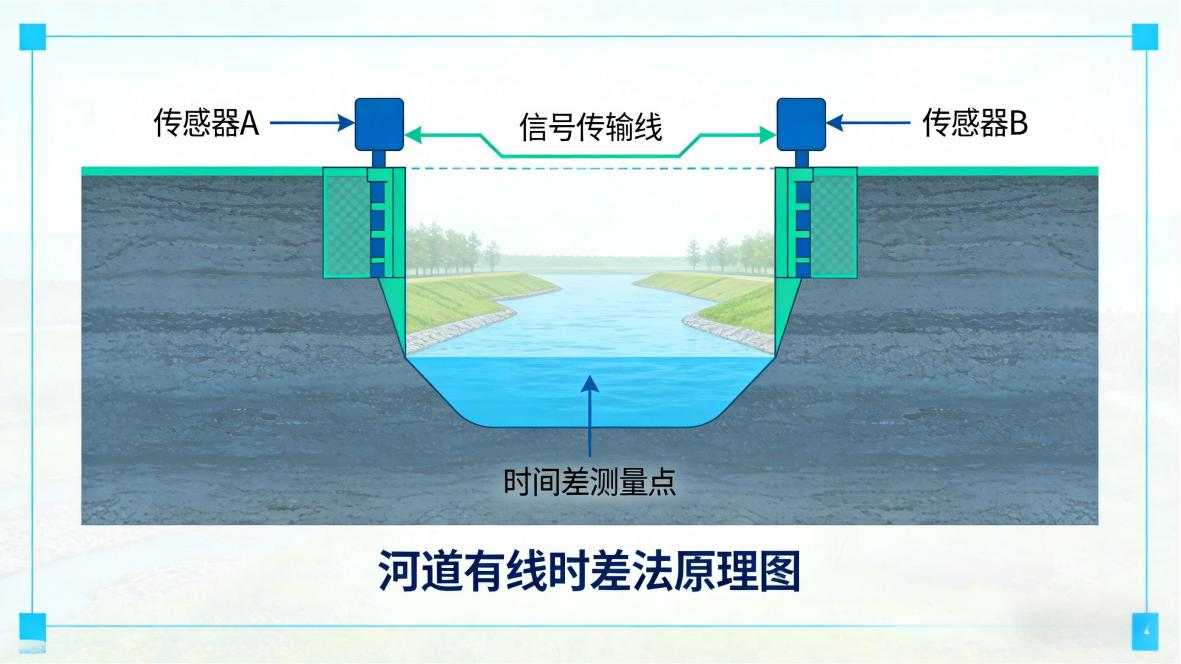

本仪表采用时差法超声波测速技术，在河道上下游分别安装换能器A与B。设定声路长度为L，流体流速为V，静水中声速为C。超声波顺水流传播时间为T₂，逆水流传播时间为T₁，通过测量T₁与T₂的时差计算流速。
| 时差法主机 | 时差法探头 |
 |
 |

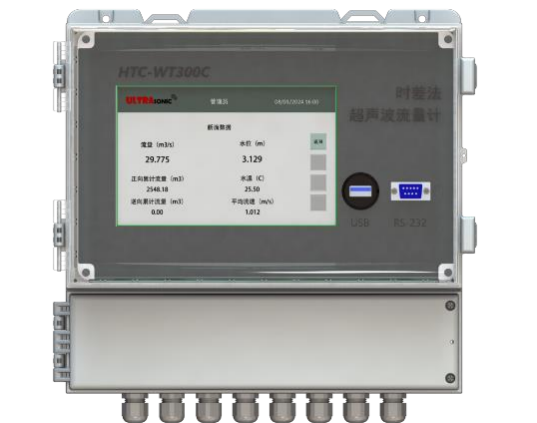

| 有线时差法主机1MHz不带屏 有线时差法主机500KHz带屏 |

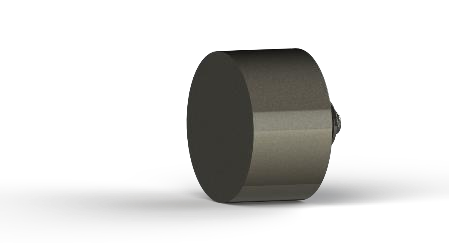

有线时差法探头 1MHz（7m）/500KHz（20m） |
 |
 |
 |
 |

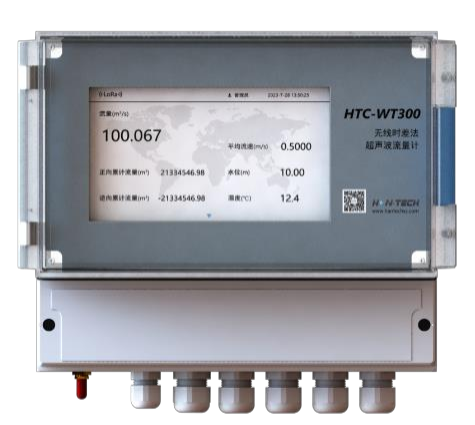

| 无线时差法主机/声层析全断面 （1个主机2个从机） |

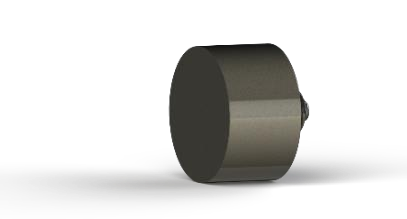

无线时差法探头200kHz（150m） /90kHz(400m)/28kHz(1000m)/10KHz（5000m） |
| 序号 | 优势名称 | 详细说明 |
|---|---|---|
| 1 | 低水位运行 | 换能器具备极低水位运行能力，最小工作水深≤0.1米，水位淹没即满足测量条件。 |
| 2 | 无盲区断面测量 | 基于多声路层析成像技术，实现全断面层流流速场重建，无传统测流盲区。 |
| 3 | 高灵敏度测量 | 系统计时分辨率达到纳秒级，可稳定测量低至0.001米/秒的极端低流速。 |
| 4 | 复杂水质适应性 | 适用于污水、废水及高含沙量水域，智能驱动电路可动态调整发射参数，确保信号强度。 |
| 5 | 超远距离测流 | 单对换能器有效测量跨度最大可达5000米，满足特大江河断面测量需求。 |
| 参数类别 | 一、有线时差法超声波流量计详细规格 |
|---|---|
| （一）有线时差法主机 | |
| 产品介绍 | 采用时差法原理，是多声路、大口径、高精度超声波流量计。适用于大口径管道、明渠、埋地管道及河流等场景，可用于高精度流量测量、在线监测与贸易结算。支持圆形、矩形、梯形、马蹄形等多种规则测量断面；适配洁净水、原水、污水、工业废水等多种水质，适用条件：pH 3.5～10、水温 0～40℃、固体浓度＜50kg/m³。 |
| 测量原理 | 声学时差法 |
| 应用工况 | 明渠、河道；满管管道：管径＜20m； 非满管管道：管径＜20m，最低管径＞0.3m |
| 声道数 | 可配置1~8声路 |
| 测量精度 | 满管管道：±0.5%；非满管和明渠：±1% |
| 主机材质/防护等级 | ABS/PC材质,不带液晶显示；IP66 |
| 主机工作温度 | -20℃~70℃ |
| 操作系统 | 7英寸可触摸TFT彩色显示屏，内置嵌入式LINUX系统 |
| 操作软件 | Windows版DipperFlow™操作软件，外接电脑可完成设备设置 |
| 数据存储 | 内置32GB存储空间，兼容外置U盘 |
| 电源要求 | 10~26VDC宽电压供电 |
| 整机功率 | 系统连续工作功率＜10W |
| 模拟量信号 | 4路4-20mA模拟输入（可选）；4路4-20mA模拟输出（可选） |
| 继电器输出 | 2路继电器信号输出（60V0.5A） |
| 通讯方式 | 支持Modbus通讯（RS-232、RS-485），标配RJ45网口 |
| （二）有线时差法探头 | |
| 传感器频率 | 1MHz（7m）/500kHz(20m) |
| 传感器工作温度 | 0℃~40℃ |
| 传感器防护等级 | IP68 |
| 传感器材质 | PVC/不锈钢 |
| 传感器工作压力 | 3MPa/1MPa |
| 传感器线缆长度 | 标配10m，其余长度支持定制 |
| 参数类别 | 二、无线时差法超声波流量计详细规格 |
|---|---|
| （一）无线时差法主机 | |
| 产品介绍 | 无线时差法超声波流量计采用无线主从机协同架构，适用于无电缆布设条件或水面开阔的河流、水库等场景。该系统可通过配置单层、多层或交叉声路，满足不同水文断面测量需求，广泛应用于蓄水调节、防洪排涝、灌溉供水等工程的水位、流速及流量监测。 |
| 测量原理 | 声学时差法 |
| 河道宽度 | 0～2000m |
| 系统构成 | 河道两侧布置从机，机房 / 河道侧布置主机，主从机 LoRa 无线连接 |
| 流速范围 | -20～20m/s，分辨率 0.0001m/s |
| 流量精度 | ≤±1% |
| 显示 | 7 寸彩色触摸屏，中文，带背光 |
| 电源电压 | 10～26VDC |
| 功耗 | 主 / 从机系统连续工作＜5W，支持休眠模式 |
| 安装方式 | 壁挂 |
| 整机防护等级 | IP67 |
| 壳体材料 | PC |
| 整机工作温度 | -20℃～70℃ |
| 测量数据输出 | 流速 / 流量 / 水位 / 温度 / 累计流量 |
| 测量间隔 | ≥1 秒 |
| 数据记录 | 32G 存储卡，存储周期＞10 年 |
| 通讯接口 | RS485×3 路，RS232×1 路，模拟输入 ×4 路，模拟输出 ×2 路，数字输出 ×2 路 |
| 系统软件 | 基于 FreeRTOS 实时操作系统 |
| 通信协议 | 标准 MODBUS |
| （二）无线时差法探头 | |
| 传感器频率 | 200kHz（150m）/90kHz(400m)/28kHz(1000m) |
| 传感器工作温度 | 0～40℃ |
| 传感器防护等级 | IP68 |
| 传感器材料 | PVC / 不锈钢 |
| 工作水深 | ＜100m |
| 线缆长度 | 标配 20m，可定制 |
| 参数类别 | 三、声层析全断面超声波流量计详细规格 |
|---|---|
| （一）声层析时差法主机 | |
| 测量原理 | 伪码互相关 |
| 适用河道宽度 | 0~5000m |
| 流速范围 | -20~20m/s，分辨率0.0001m/s |
| 流量精度 | ≤±3% |
| 测量间隔 | ≥1秒 |
| 系统构成 | 河道两侧布置从机，机房或河道侧布置主机，主从机采用LoRa无线连接 |
| 操作系统 | 基于FreeRTOS的实时操作系统 |
| 通信协议 | 标准MODBUS |
| 显示界面 | 7寸彩色触摸屏，中文界面，带背光 |
| 电源电压 | 10~26VDC |
| 整机功耗 | 系统连续工作＜10W，自带休眠模式 |
| 安装方式 | 壁挂安装 |
| 整机防护等级 | IP67 |
| 壳体材料 | PC材质 |
| 整机工作温度 | -20~70℃ |
| 数据输出 | 流速、流量、水位、温度、累计流量 |
| 数据存储 | 32G存储卡，存储周期大于10年 |
| 通讯接口 | RS485（3路）、RS232（1路）、模拟输入（4路）、模拟输出（2路）、数字输出（2路） |
| （二）声层析时差法探头 | |
| 传感器频率 | 10kHz（2000m-5000m） |
| 传感器工作温度 | 0~40℃ |
| 传感器防护等级 | IP68 |
| 传感器材质 | PVC/不锈钢 |
| 工作水深 | 小于100m |
| 线缆长度 | 标配20m，其余长度支持定制 |
1、无线时差法安装方式

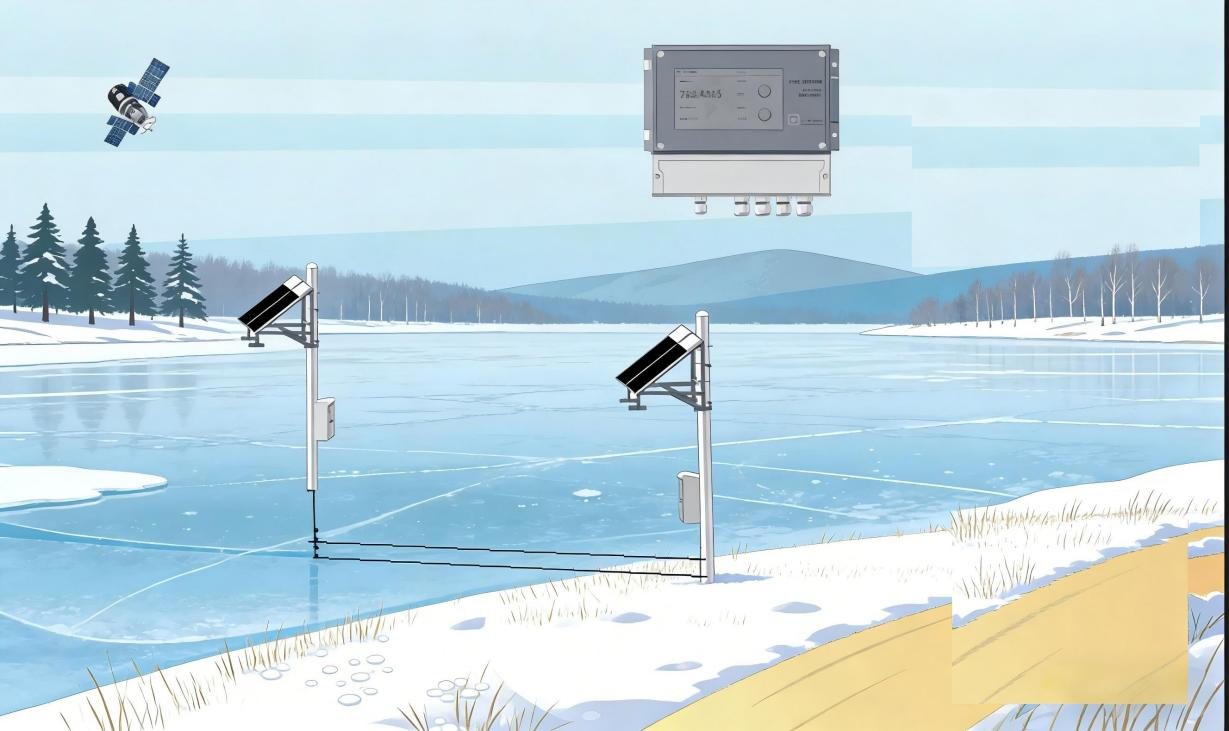

（1）自然河道--打桩安装： 在河床里打专用桩柱，把探头固定在桩上。适合天然河道，且没有现成岸墙可用的环境。无线通信解决了宽河道布线的难题。

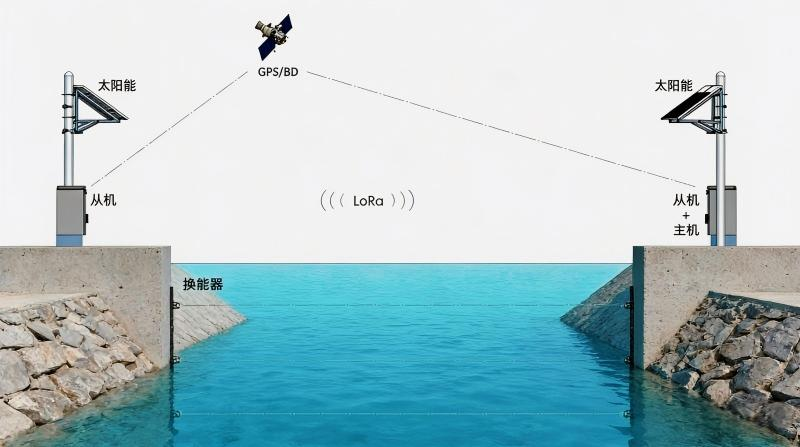

（2）垂直面-垂直安装： 把探头直接固定在垂直的混凝土岸墙上。适合规则断面的人工渠道或硬化过的河道，安装相对直接，但对探头的对准精度要求高。

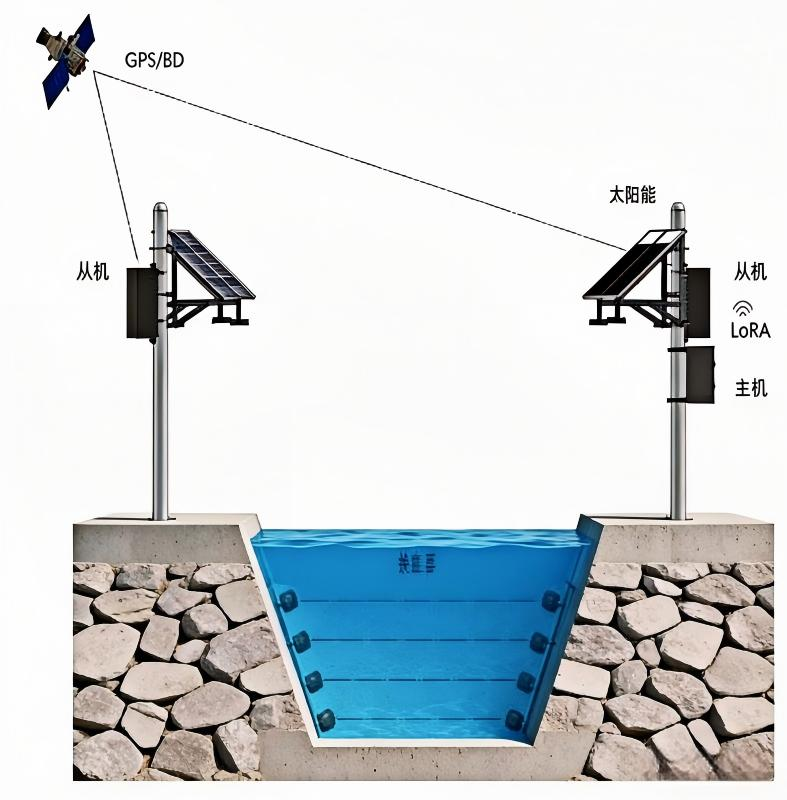

（3）斜坡--斜坡安装： 用长支架把探头伸入水中，支架固定在斜坡上。这是针对梯形断面大型渠道（如南水北调）的典型方案，最大的优势是不用排水、带水作业，不影响通水。
