阵列式雷达波测流系统由1台雷达流量计/水位计主机和N台雷达流速仪从机组合而成。通过在河道断面上布设多条测速垂线（通常为偶数条），同步获取多点表面流速数据，结合水位测量与断面地形信息，推算出断面流量。适用于宽度达数十至百米的天然河流，或因水闸、弯道等造成断面流速不均匀情况的中小河流及渠道。
无锡清清测控科技有限公司
阵列式雷达波测流系统由1台雷达流量计/水位计主机和N台雷达流速仪从机组合而成。通过在河道断面上布设多条测速垂线（通常为偶数条），同步获取多点表面流速数据，结合水位测量与断面地形信息，推算出断面流量。适用于宽度达数十至百米的天然河流，或因水闸、弯道等造成断面流速不均匀情况的中小河流及渠道。
| RA-X系列阵列式雷达波流量计选型表 | |||
| 监测参数 | 小型渠道 | 中型渠道 | 大型渠道 |
| 渠道宽度 | ≤10m | ≤30m | ≤50m |
| 安装高度 | 10m | 10m | 10m |
| 安装间距 | 2.5m | 5m-6m | 5m-8m |
| 配置个数 | 2-4 | 5-6 | 6-9 |
| 供电方式 | DC12V | DC12V | DC12V |
| 传输方式 | 4G传输 | 4G传输 | 4G传输 |
| 配置方式 | 1个流量主机+1个流量从机+N个流速从机 | 1个流量主机+1个流量从机+N个流速从机 | 1个流量主机+1个流量从机+N个流速从机 |
| 输出数据 | 水位，流速，流量 | 水位，流速，流量 | 水位，流速，流量 |
阵列式雷达波测流系统由1台雷达流量计/水位计主机和N台雷达流速仪从机组合而成。通过在河道断面上布设多条测速垂线（通常为偶数条），同步获取多点表面流速数据，结合水位测量与断面地形信息，推算出断面流量。适用于宽度达数十至百米的天然河流，或因水闸、弯道等造成断面流速不均匀情况的中小河流及渠道。
| 层级 | 核心设备 | 功能说明 |
| 现场感知层 | 雷达流量计 1 台、雷达流速仪阵列（N 台）、雷达水位计（选配） | 多垂线流速采集、水位测量，分断面流量计算 |
| 数据传输层 | 遥测终端机（RTU）、4G/NB-IoT/ 光纤模块 | 数据采集、计算、远程传输 |
| 信息管理层 | 云平台、服务器、PC / 手机端 | 数据存储、可视化展示、预警告警、统计分析 |
| 供电保障层 | 太阳能供电系统 / 市电 | 保障设备 7×24 小时稳定运行 |
| 序号 | 优势类别 | 具体说明 |
|---|---|---|
| 1 | 高洪期安全性 | 采用非接触式测量，设备无冲毁风险 |
| 2 | 高含沙量适应性 | 信号穿透力强，适用高含沙水体，无需频繁维护 |
| 3 | 安装便捷性 | 可在桥上、岸上安装，施工无需涉水作业 |
| 4 | 宽断面覆盖 | 支持阵列扩展，可根据断面情况灵活配置 |
| 设备名称 | 模块/类别 | 参数 | 指标/规格 |
|---|---|---|---|
| 阵列雷达流量计主机 | 核心功能与传输 | 核心功能 | 采集从机数据，融合计算数据 |
| 数据传输 | 支持RS485数据传输 | ||
| 阵列雷达流量计从机 | 流速测量单元 | 测量原理 | 24GHz K波段多普勒雷达（非接触） |
| 测速范围 | 0.03～20 m/s | ||
| 测速精度 | ±0.01 m/s | ||
| 天线波束角 | 12°×24° | ||
| 特殊功能 | 双流速探测（可分析多流层或复杂流态）、数据滤波 | ||
| 分辨率 | 1 mm | ||
| 水位测量单元 | 测量原理 | 80GHz FMCW调频连续波雷达（非接触） | |
| 测量量程 | 0～40 m | ||
| 测速精度 | ±5 mm | ||
| 天线波束角 | 10°×10°（极窄波束，抗干扰能力强） | ||
| 通用性能 | 供电方式 | 5.5～30V DC宽压供电（推荐12V，兼容太阳能供电系统） | |
| 运行温度 | -40℃～+80℃ | ||
| 防护等级 | IP68（完全防尘，可长期浸水） | ||
| 数据输出 | 支持RS-485/RS-232/模拟量/SD卡存储等多种方式（根据具体配置） | ||
| 安装方式 | 桥架、横臂、龙门架侧装或垂直安装，灵活便捷 | ||
| 阵列雷达流速仪从机 | 流速测量性能 | 测速范围 | 0.03～20 m/s |
| 测速精度 | ±0.01 m/s | ||
| 工作频率 | ≥24GHz K波段 | ||
| 波束角 | 12°×24°（宽域覆盖） | ||
| 垂直角补偿 | 精度±1° / 分辨率0.1° | ||
| 数据输出 | 实时曲线+数字信号 | ||
| 环境适应性 | 供电电压 | 9-24V DC（推荐12V） | |
| 工作温度 | -40℃～+80℃ | ||
| 防护等级 | IP68（铝塑复合外壳） | ||
| 防雷设计 | 内置浪涌保护 | ||
| 遥测终端机RTU | 核心配置与功能 | 结构设计 | 一体化设计：有线 / 无线通信、触控屏与主机一体化 |
| 系统架构 | ARM 架构 + Linux 系统，支持自由安装软件、二次开发 | ||
| 核心配置 | ARM Contex-A7 工业级 CPU，1GB FLASH+256MB DDR3 | ||
| 接口配置 | 串口（带光电隔离）、I/O 接口、控制接口、两路网口（WAN 可复用 LAN），兼容多种工业传感器 | ||
| 网络功能 | 有线 + 4G 双备份，支持工业路由、多种 VPN、内网穿透、网络诊断 | ||
| 存储功能 | USB+TF 卡存储，支持大数据存储、导出，掉电不丢失 | ||
| 管理功能 | 多中心通信、多协议兼容，支持远程 / 本地维护升级、WEB 管理、远程控制 | ||
| 附加功能 | 断电断网续传、供电检测、字符视频叠加、LED 屏接入、GPS 选配（可选） | ||
| 供电系统 | 组件参数 | 蓄电池 | 规格100-150Ah，阀控式密封铅酸/胶体蓄电池，耐高低温、低自放电，支持深度放电 |
| 太阳能板 | 100W，单晶硅材质，高光电转换效率，抗风沙、抗老化，搭配充放电控制器 | ||
| 配电箱 | 户外防水防尘，符合工业防护标准，内置充放电控制器、空气开关，支持过载/短路保护 | ||
| 立杆 | 热镀锌钢管，防锈防腐，常规高度3-5米（可按需调整），结构稳固、抗风性强 |

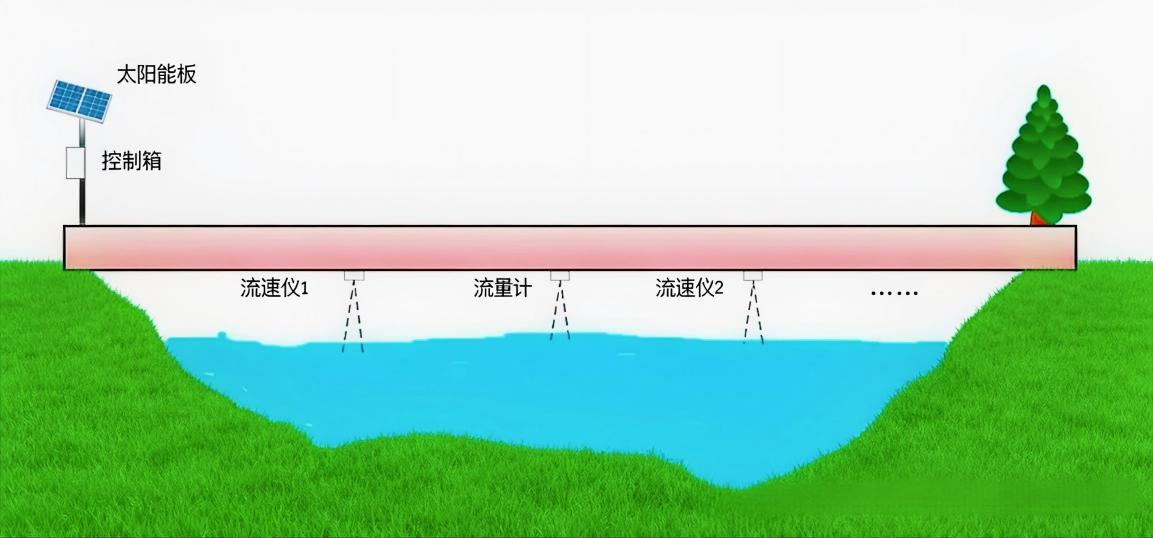

（1）桥梁安装
适用于已有桥梁上游或下游20-50米内河道顺直，无堰坝，弯道或汇流口干扰；具备太阳能安装条件，或能就近取电、接入光纤/4G网络。如城镇河道、公路跨河桥梁、水利工程交通桥。

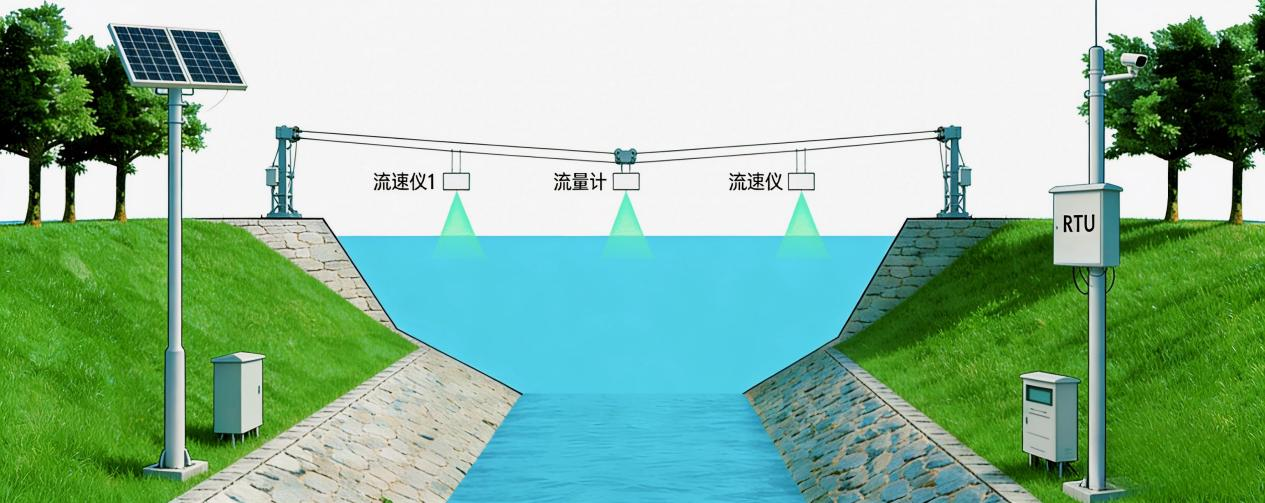

（2）缆道式安装
适用于河道两岸无桥梁，或桥梁位置不符合水文测验断面要求，河宽＜50m中小河流，水位暴涨暴落，高洪期需快速测量的河流。如中小河流水文站、无桥山区河流、水位暴涨暴落河段。

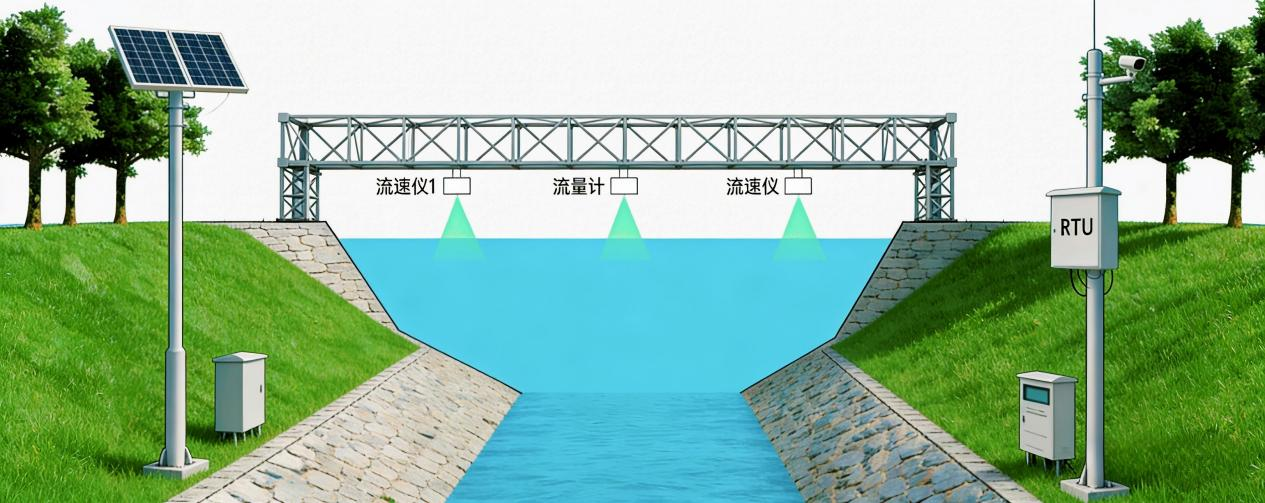

（3）龙门架安装
适用于无桥且不适合缆道，河宽较窄＜30m，测流垂线长期固定不变，两岸有足够的空间建设混泥土或钢结构立柱，如：渠道、小型河流、生态流量监测断面、水文站比测断面
