双轨全自动雷达波测流系统是非接触式流量在线监测设备，系统采用最新一代平板多普勒雷达传感器，通过发射微波对河流、泥浆、污水等表面流速进行高精度测量，广泛应用于水文监测、防洪防涝、环保排污等领域。
无锡清清测控科技有限公司
双轨全自动雷达波测流系统是非接触式流量在线监测设备，系统采用最新一代平板多普勒雷达传感器，通过发射微波对河流、泥浆、污水等表面流速进行高精度测量，广泛应用于水文监测、防洪防涝、环保排污等领域。
双轨全自动雷达波测流系统是非接触式流量在线监测设备，系统采用最新一代平板多普勒雷达传感器，通过发射微波对河流、泥浆、污水等表面流速进行高精度测量，广泛应用于水文监测、防洪防涝、环保排污等领域。

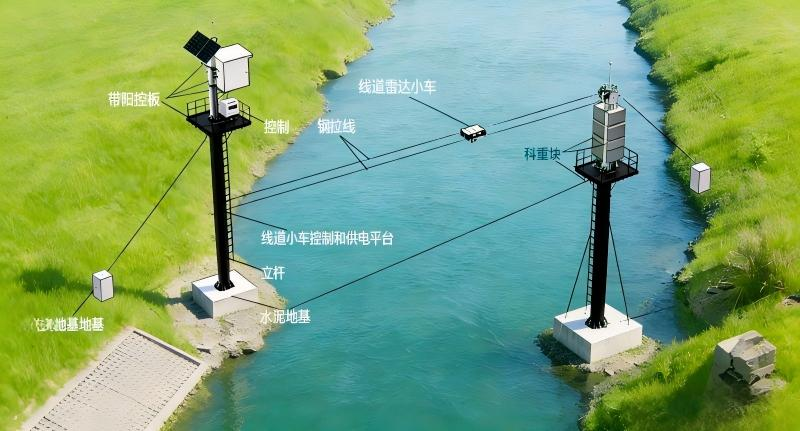

系统采用双轨悬挂式移动测量设计：以两根间距300mm、直径≥5mm的304不锈钢钢丝绳为导轨，将雷达测速探头、双自流电机、控制器、锂电池及无线模块等集成于雷达运行车内。运行车可沿导轨自动巡航至断面指定位置进行流速测量，并结合实时水位数据解算断面流量。测流完成后，运行车自动返回室内充电，实现全流程无人值守。

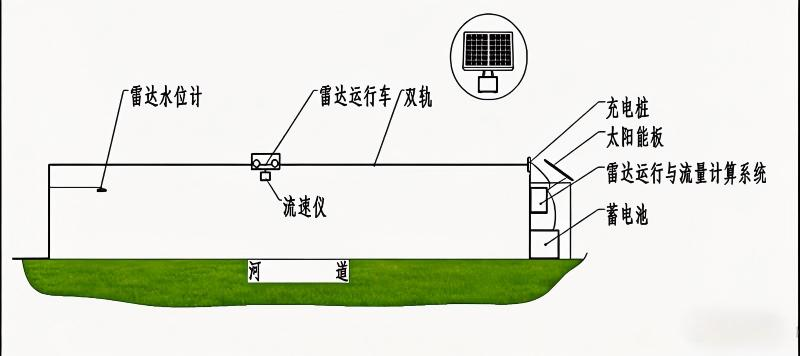

双轨移动式雷达波自动测流系统是非接触测流系统，由雷达波流速仪、雷达运行车、系统控制及流量计算系统、数据遥测系统（含RTU）、恒流恒压充电控制系统、超短波电台、雷达水位计、太阳能供电系统、配套支架和中心站管理软件等组成。
| 序号 | 特点 | 内容 |
|---|---|---|
| 1 | 流速自动监测 | 雷达流速仪自动监测测流断面各设定垂线水面流速 |
| 2 | 流量计算与成果查询 | 现场完成流量计算，可查询、显示任意测次成果 |
| 3 | 水位自适应垂线布设 | 水位变化自动调整垂线数（可自定义，超3条）；水位计数据可独立使用或与水情系统共用 |
| 4 | 水位采集与切换 | 支持浮子、雷达、气泡式水位计，按设定水位自动切换 |
| 5 | 多测流模式 | 定时（可修改）、人工加测、水位变幅±0.5m加密（可修改）、低水位/低温停测 |
| 6 | 数据上传与存储 | 流量/水位传至测站水情系统，垂线流速等传至省中心；数据可下载整编 |
| 7 | 供电系统 | 太阳能浮充蓄电池；45天阴雨天正常运行，2个晴天充满 |
| 8 | 短信报警 | GSM模块，支持雷达异常、探头异常、蓄电池缺电等报警 |
| 9 | 自动校时 | 系统时间与北京时间同步，自动校时 |
| 10 | 参数修改 | 支持现场、远程修改所有参数 |
| 11 | 测量指标 | 流速0.15～15m/s，测程≥30m，断面20-200m |
| 12 | 环境适应性 | 全天候，大中小水及暴雨天均可正常测量 |
| 序号 | 货物名称 | 主要技术参数和技术指标 |
|---|---|---|
| 1 | 雷达波流速仪 | 流速测量精度：≤±0.02m/s； 流速测量范围：0.15～15 m/s； 最大测程：≥30m；理想条件下最大测程可达100米。 分辨率：≤0.01m/s； 发射频率：24.25GHz可调频； 天线样式：平板雷达 波束宽度：≤12°； 水流方向识别：面朝或背对水流方向自动识别； 测速历时：5 ～ 240s； 垂直方向倾斜：内部自动检测倾斜角度并修正； 数据接口：RS485或SDI-12接口； 供电电压范围：5.5～30VDC以上宽电压供电， 带过压保护、反接保护； 12V时工作电流：休眠：≤1mA，测量：≤130mA； 角度设置范围：0～60度（通过手动设置雷达探头相对主流向之间的左右转动角度，补偿探头方向偏差造成的测量误差）； 工作温度：-10°C～60 °C； 保存温度：-20°C～60 °C； 防护等级IP67； 适用环境：全天候，大、中、小以及暴雨天均可正常测量流速。 |
| 2 | 测流控制系统主机参数要求 | 数据接口不少于：4路RS232，4路RS485,2路USB接口和2个网口，自带4G通讯模块和WIFI模块。 工作温度:-20℃～75℃ 存储温度:-30℃ ～85℃ 工作电压：DC9-28V 功耗：＜2W 湿度：小于95%(+40℃), 不结露； 协议要求：能支持不同厂家水位、流量、雨量等设备； 通讯要求：能适应各种GPRS通讯端口与协议； 维护：支持在线升级； 管理：模块化配置，可根据要求选择需要的配置模块。 |
| 3 | 雷达运行车 | 材 料：304不锈钢、铝合金； 驱动形式：至少4轮驱动； 锂电池容量：不小于20AH 感应开关距离：≤3mm 小车待机功耗：≤5W 重 量：≤10KG 直线运行距离误差率：≤0.2% |
| 4 | 雷达车恒流恒压充电控制系统 | 材 料：不锈钢、铝合金、优质铜片、电路板; 其 他：恒流恒压控制单元； 充电电压控制最大误差率：≤0.15% |
| 5 | 土建及安装支架 | 1.钢丝绳轨道之间宽度≤300mm； 2. 钢丝绳直径≥5mm（100米以上跨度河道）； 3.钢丝绳空载垂度不大于100mm； 4.现场土建和支架需要自行勘查设计； 5.系统建好后对周围生活设施无影响。 |
| 6 | 雷达水位计 | 发射频率：24GHZ～26.25GHz； 天线样式：平板雷达 测量范围：1.5～40米/70米； 测量精度：≤±3mm； 测量时间：≤20秒； 信号接口：RS232/RS485/SDI-12； 天线波束角度（宽波）:11°； 操作温度：－40℃～ +60℃； 存放温度：－40～ +85℃； 相对湿度：0-100%； 供电范围：7-28V DC； 测量时耗电量：≤150mW。 |
| 7 | 平台软件 | 1、可安装于中心站服务器、现场控制服务器，能接收测站发来的各项信息，能远程下载数据和设置工作参数。在非测流时间，能人工控制增加测次。根据实测数据生成《河流流量测验规范》（GB50179-2015）、《水文资料整编规范》（SL247-2012）等现行水文规范、标准所需报表，直接参与整编； 2、可以任意查询与导出所有符合水文规范的报表，如：流量结果计算表、流量成果表、水位流量关系图、水位流量过程线、水位流速过程线、流量流速过程线、流速分布曲线图、水位报表等。 |
