轨道式渠道断面自动测流系统

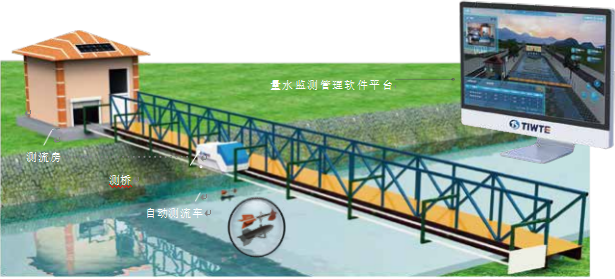

轨道式渠道断面自动测流系统包括测流设备—轨道式自动测流车（仪）、量水监测管理软件、配套设施（测桥、测流房）三个部分。其中轨道式自动测流车（仪）和量水监测管理软件为标准化产品，测桥和测流房根据现场实际情况设计建设（我方可提供多种典型设计方案）。

渠道断面自动测流系统功能

(1)系统具备分层流速、垂线水深、实时水位、淤积厚度等参数的测量功能。

(2)系统具备渠道断面面积计算、渠道断面流量计算、流量趋势分析、多次流量对比等功

(3)系统具备渠底淤积自动补偿、测绳倾斜补偿等功能，可以补偿因环境因素引起的多项误差，提高总体测量精度。

主要技术指标

自动测流车（仪）是轨道式渠道断面自动测流系统的核心部分。现有三种不同型号的渠道断面自动测流车（仪），均具有流速、水位、水深的自动测量功能，可自动计算断面流量。大型和小型测流车为自动行驶模式，小型测流车具备语音播报、GPS定位功能，固定式测流仪为固定安装模式，均兼容接触式和非接触式流速仪。

自动测流车的特点

(1)支持拉绳式和压力式水深测量

(2)具备本地和远程操作两种模式

(3)测量过程实时监控

(4)淤积自动补偿计算流速、水位、水深一体化测量，自动计算断面流量

(5)兼容旋桨流速仪、电磁流速仪、超声波流速仪等多种流速传感器支持GPRS、4G、5G、Wi-Fi、ZigBee、LoRa等无线通信方式故障自动诊断，现场故障可实时上传至量水监测管理软件

(6)双电源系统自动充电，支持市电和太阳能两种供电方式

(7)测流抗干扰能力强，不受水质、泥沙影响

(8)全程无人值守自动测量

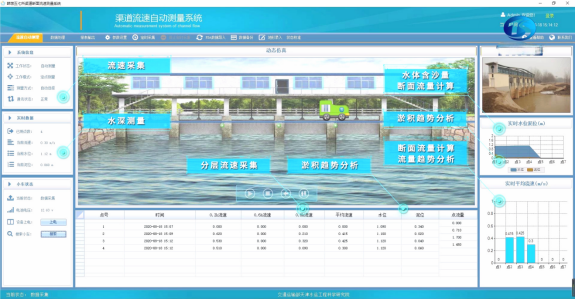

信息化管理软件

配套设施

为了保障自动测流车（仪）的使用及维护，需要在渠道断面附近建设相关配套设施，主要包括测桥、测流房、固定式测流仪专用支架/测桥。自动测流车的配套设施为测桥和测流房。固定式测流仪配套设施为固定式支架及测桥。

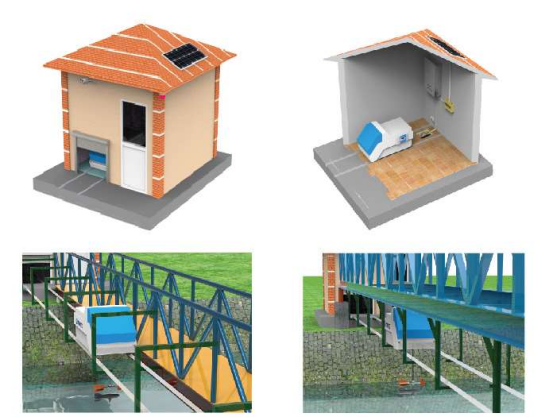

测流房

用于测流车的存放及充电管理，可采用砖混结构或简易板房结构，建议最小尺寸为2.5米×2.5米×2.5米,需设置入户门、观察窗、测流车运行通道等，测流房内设有充电箱、卷帘门和摄像头。测流房支持市电或太阳能电池供电。

测桥

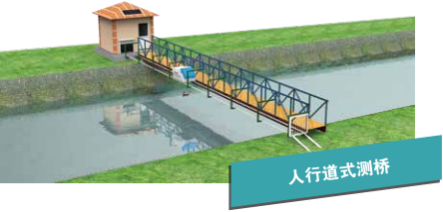

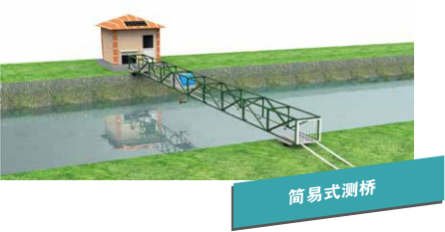

测桥作为主要配套设施之一，为测量者及测流车提供安全、稳定的通行轨道。根据不同应用环境，提供五种形态的结构。

桥梁总宽：1.1m

桥梁建筑长度：≤30m

测流车轨距：0.55m/0.30m

护栏高度：1m

人行道总宽：1m

桥梁建筑长度：≤30m

测流车轨距：0.55m/0.30m
