单波束ADCP（Acoustic Doppler Current Profiler，声学多普勒流速剖面仪）是一种固定安装于河床、湖底或海床的水文观测设备，通过向上或侧向发射声波，测量从探头至水面（或一定高度）的全水层流速剖面。
单波束ADCP（Acoustic Doppler Current Profiler，声学多普勒流速剖面仪）是一种固定安装于河床、湖底或海床的水文观测设备，通过向上或侧向发射声波，测量从探头至水面（或一定高度）的全水层流速剖面。其核心特征在于通过单个换能器（或一组同向换能器）发射与接收声波，利用单一波束获取从河底到水面的垂向流速剖面，它通常固定安装于水底或渠道侧壁，专为水文监测、天然河道、灌溉渠道、排水管网及浅海河口等场景的进行长期的流速、流量在线监测。
主要用于河道、渠道和灌区定点在线流速、流量监测；城市雨污管网、箱涵和暗渠非满管流量计量；水库、湖泊和闸坝进出口长期水动力观测；近岸、港口和浅海潮流、流速定点监测；排污口和水环境监测流量及排污总量核算。
| 序号 | 功能特性 |
|---|---|
| （1） | 单波束实现流速剖面分层测量 |
| （2） | 实时检测安装倾斜姿态 |
| （3） | 自动计算河道断面面积 |
| （4） | 输出瞬时流量、累计流量、总水量 |
| （5） | 座底式安装和岸边式安装 |
| 序号 | 技术特性 |
|---|---|
| （1） | 智能宽带自适应编码，优化声学信号，测量精度高 |
| （2） | 多算法融合算流，支持自定义断面，流量解算稳定 |
| （3） | 兼容多类型水位计，实现水位流速流量一体化监测 |
| （4） | 大容量存储，支持 4G 传输、断点续传、智能补发 |
| （5） | 远程运维、在线诊断、OTA 升级，维护高效便捷 |
| （6） | 集成姿态、温度、电压监测，实时监控设备工况 |
| （7） | 微功耗设计，满足野外无市电长期无人值守 |
| 序号 | 参数类别 | 技术参数 |
|---|---|---|
| 一 | 工作频率 | 1200KHz |
| 二 | 换能器类型 | 活塞式换能器 |
| 三 | 剖面流速指标 | （1）波束形式：单波束 （2）流速剖面层数（最大）：128（256） （3）水层单元厚度(最大)：0.25m-4.0m （4）最大剖面范围：25m （5）流速测量精度：0.5%；±5mm/s （6）流速分辨力：1mm/s （7）流速测量范围：±5.00m/s(最大流速±20m/s) （8）输出数据：时间、工况、瞬时流量、累计流量、平均流速、指标流速、分层流速、流向、分层数据可信度、分层流速数据标准差、分层回波信号能量强度 |
| 四 | 换能器指标 | （1）测流换能器个数：1只测流换能器 （2）测流换能器束宽：1.4° （3）换能器夹角：22.5° |
| 五 | 内置传感器指标 | （1）温度范围：-40℃-125℃ （2）温度精度：±0.1℃ （3）湿度范围：0-100%RH （4）湿度精度：0.1%RH （5）姿态角度：0-90° （6）防护性能：内置电源及通讯防雷，达到三级防雷标准 |
| 六 | 通讯接口及环境功耗 | （1）通讯接口：三组RS485（调试接口、数据采集接口、外接水位计接口） （2）通讯协议：标准Modbus或自定义协议 （3）供电及功耗：DC8-18V； （4）测量功耗1w@12v 5分钟测一次；平均功耗＜3w （5）防水等级：水下50米 （6）工作温度：-10℃~45℃ |
（1）座底式安装——河底的“哨兵”
适用于水深足够，窄深河道，河床稳定，水面干扰多的场景，采用底座式安装ADCP，垂直向上发射声波，获取从河底到水面的整条垂线流速，垂直剖面代表性流场。隐蔽性好，数据稳定，不易被盗或人为破坏。

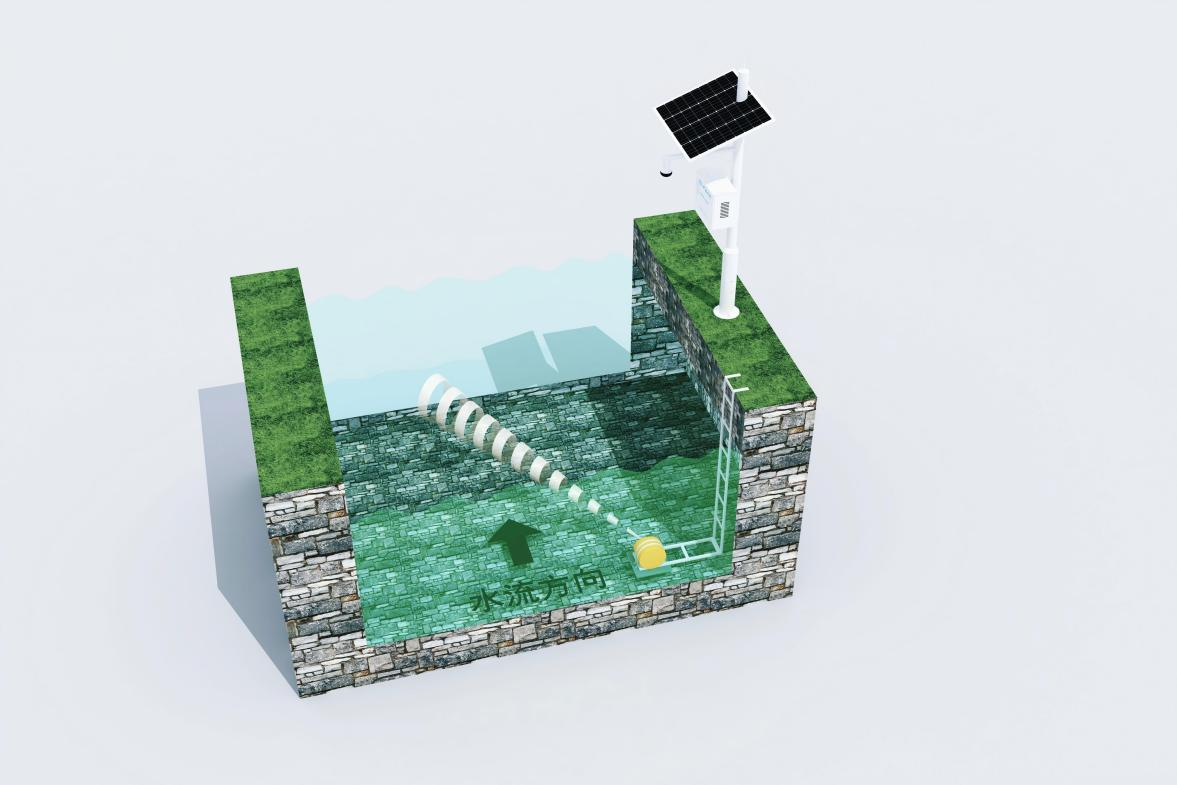

座底式安装(垂壁式)

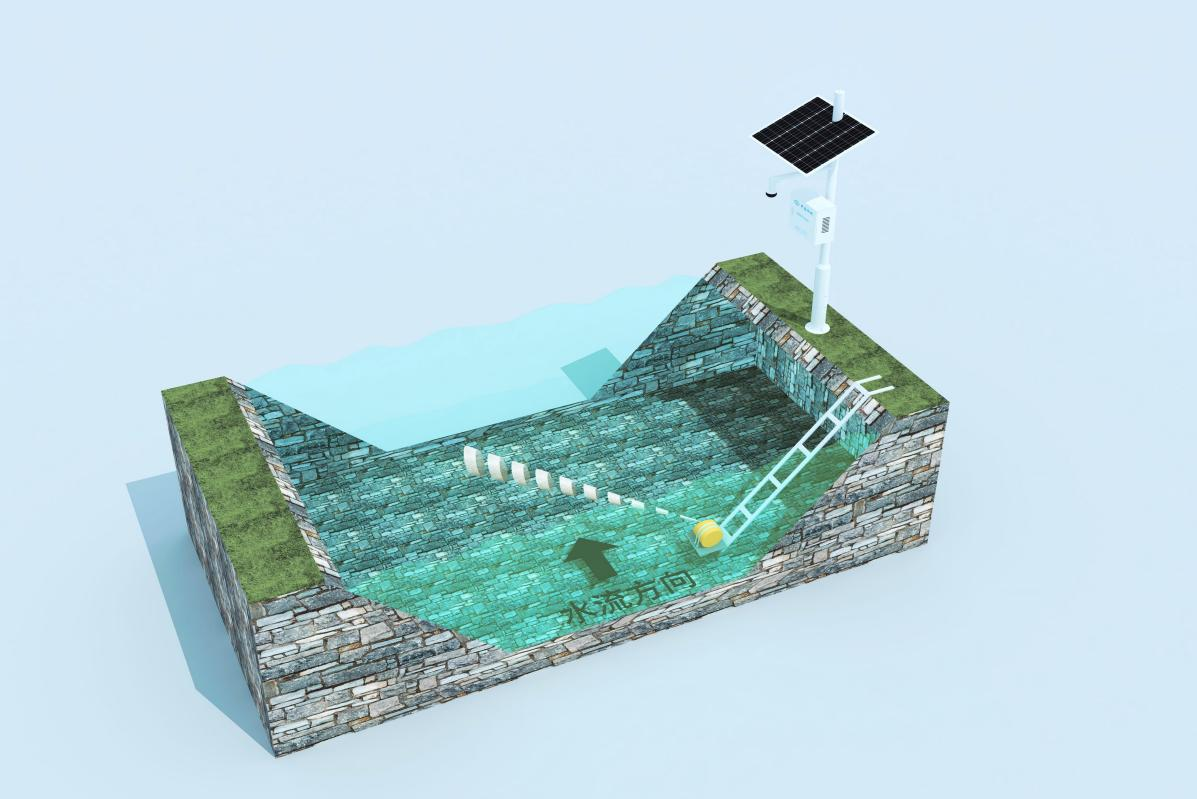

座底式安装(斜坡式)

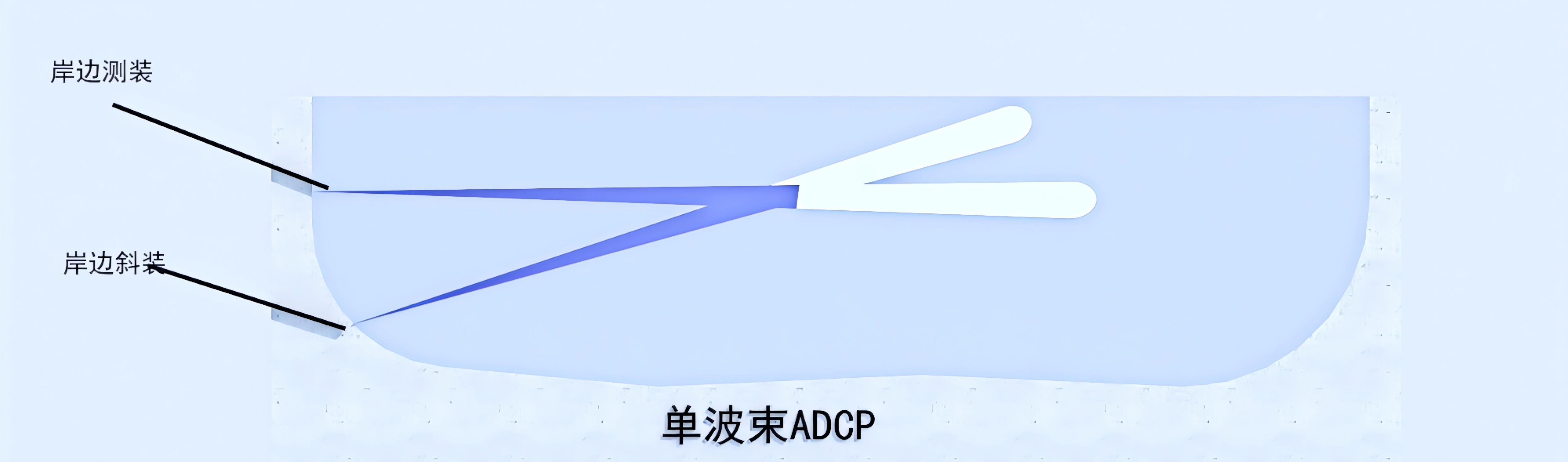

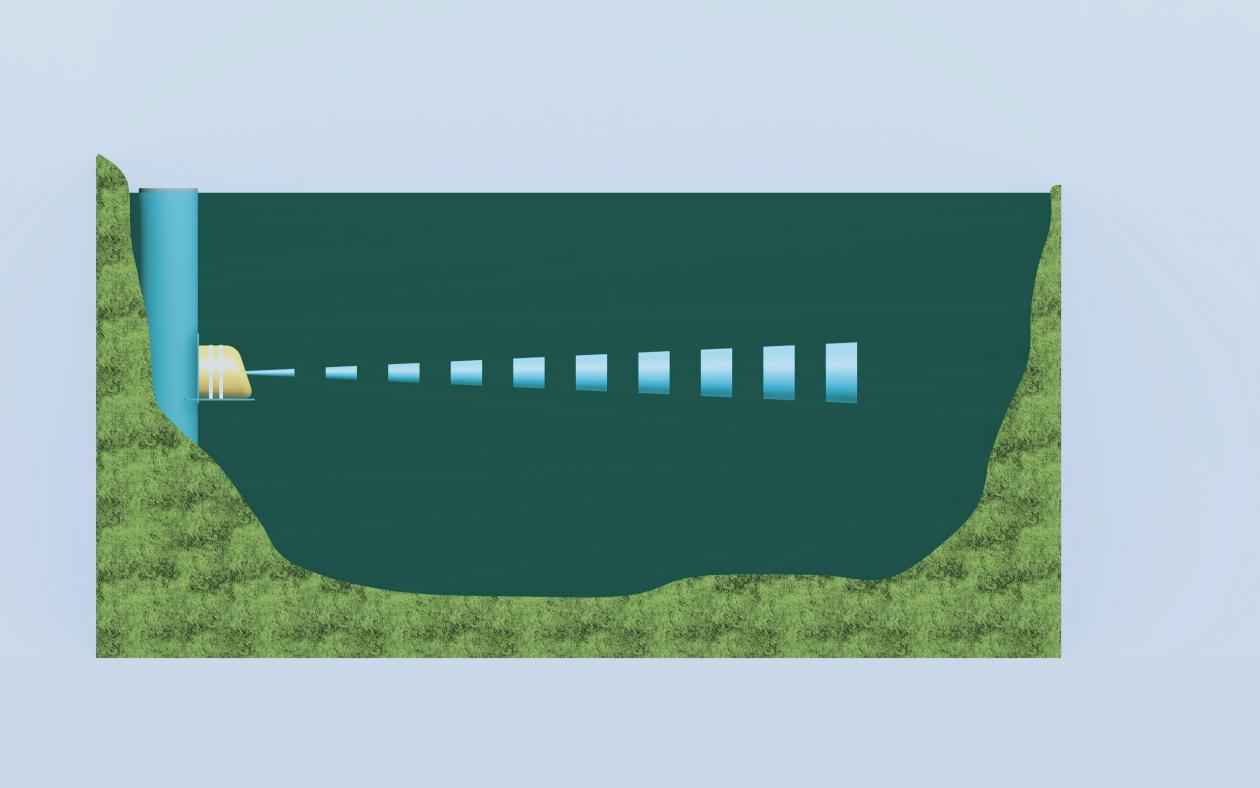

（2）斜线式安装——岸边的“观察者”
适用于宽浅河道，水浅泥沙多，高含沙量的场景，测量方式：固定于岸边侧壁，斜向对岸发射声波，获取从左岸到右岸的数十层或几十层流速分布。运维方便，水平覆盖范围更大。
