水平式H-ADCP的全称是 Horizontal Acoustic Doppler Current Profiler 。它的工作原理是基于声学多普勒效应：仪器向水中水平发射已知频率的声波脉冲，这些声波遇到水体中的悬浮颗粒（如泥沙、浮游生物）后会发生反射。

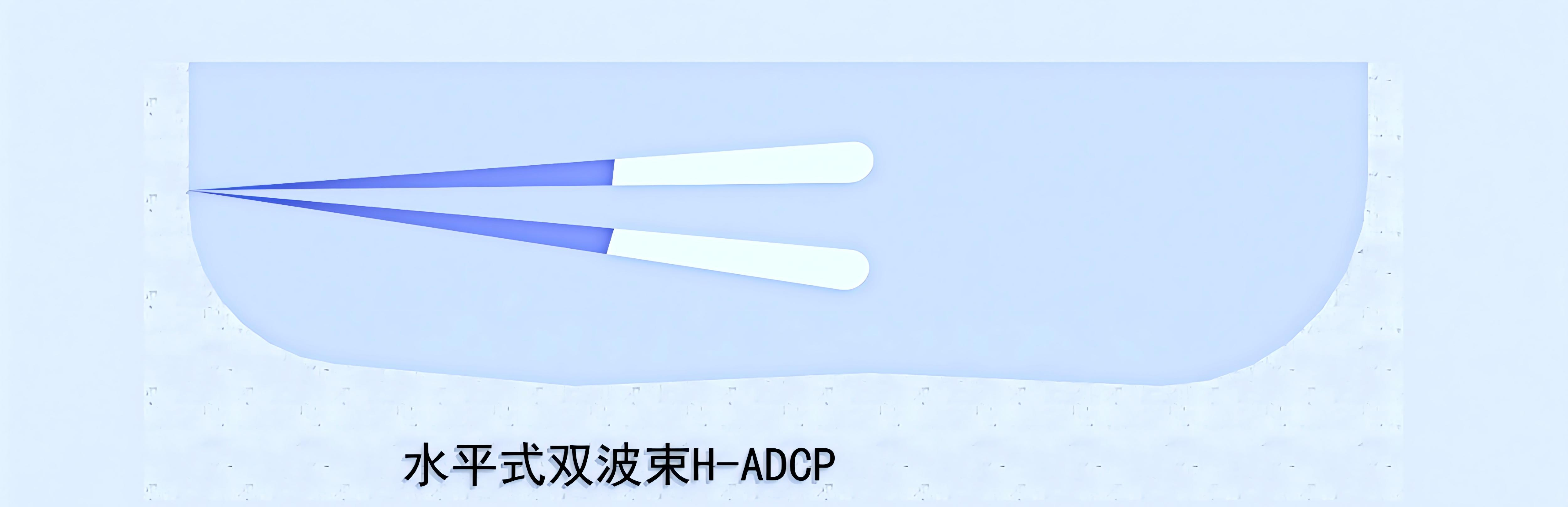

水平式H-ADCP的全称是 Horizontal Acoustic Doppler Current Profiler 。它的工作原理是基于声学多普勒效应：仪器向水中水平发射已知频率的声波脉冲，这些声波遇到水体中的悬浮颗粒（如泥沙、浮游生物）后会发生反射。由于颗粒物随水流运动，反射回的声波频率会发生变化（即多普勒频移）。通过精确测量这种频率变化，HADCP能够计算出不同水层的水流速度，从而获得一个水平剖面上的流速分布 。与传统的点式流速仪不同，HADCP能够“看到”从岸边到对岸的流速变化，结合测量的水位数据，可以实时计算出通过断面的总流量 。因此，它被广泛应用于河流、渠道、河口的实时流量监测、水资源调度、洪水预警以及水环境研究等领域
主要用于水利水文：河道 / 水库 / 灌区流量监测、防汛预警；环保与市政水务：水质通量、排水及排污口监测；海洋与近岸工程：港口航道、海岸工程流场及近岸河口监测；渔业与智慧养殖：养殖水域、海洋牧场流场监测；科研与工程：水文环境科研、水利 / 桥梁工程监测。
| 序号 | 功能特性 |
|---|---|
| （1） | 双波束实现流速剖面分层测量 |
| （2） | 实时检测安装倾斜姿态 |
| （3） | 自动计算河道断面面积 |
| （4） | 输出瞬时流量、累计流量、总水量 |
| （5） | 岸边式侧装、栈桥式安装、桥墩式安装 |
| 序号 | 技术特性 |
|---|---|
| （1） | 智能宽带自适应编码，优化声学信号，测量精度高 |
| （2） | 多算法融合算流，支持自定义断面，流量解算稳定 |
| （3） | 兼容多类型水位计，实现水位流速流量一体化监测 |
| （4） | 大容量存储，支持 4G 传输、断点续传、智能补发 |
| （5） | 远程运维、在线诊断、OTA 升级，维护高效便捷 |
| （6） | 集成姿态、温度、电压监测，实时监控设备工况 |
| （7） | 微功耗设计，满足野外无市电长期无人值守 |
| 序号 | 参数类别 | 技术参数 |
|---|---|---|
| 一 | 工作频率 | 600KHz |
| 二 | 换能器类型 | 活塞式换能器 |
| 三 | 剖面流速指标 | （1）波束形式：双波束 （2）流速剖面层数（最大）：128（256） （3）水层单元厚度(最大)：0.25m-4.0m（8m） （4）最大剖面范围：120m （5）流速测量精度：0.5%；±5mm/s （6）流速分辨力：1mm/s （7）流速测量范围：±5.00m/s(最大流速±20m/s) （8）输出数据：时间、工况、瞬时流量、累计流量、平均流速、指标流速、分层流速、流向、分层数据可信度、分层流速数据标准差、分层回波信号能量强度 |
| 四 | 换能器指标 | （1）测流换能器个数：2只测流换能器 （2）测深换能器个数：1只声学测深传感器 （3）测流换能器束宽：1.4° （4）换能器夹角：22.5° |
| 五 | 内置传感器指标 | （1）温度范围：-40℃-125℃ （2）温度精度：±0.1℃ （3）湿度范围：0-100%RH （4）湿度精度：0.1%RH （5）姿态角度：0-90° （6）防护性能：内置电源及通讯防雷，达到三级防雷标准 |
| 六 | 通讯接口及环境功耗 | （1）通讯接口：三组RS485（调试接口、数据采集接口、外接水位计接口） （2）通讯协议：标准Modbus或自定义协议 （3）供电及功耗：DC8-18V； （4）测量功耗1w@12v 5分钟测一次；平均功耗＜3w （5）防水等级：水下50米 （6）工作温度：-10℃~45℃ |
（1）岸边侧装
适用于河道断面规整、岸坡稳定、水流条件均匀的监测场景。这是H-ADCP最典型最常用的安装方式，将H-ADCP通过不锈钢导轨支架直接固定在硬化的岸坡、堤坝或桥墩上通过向对岸水平发射声波，以获取整个断面的流速剖面。

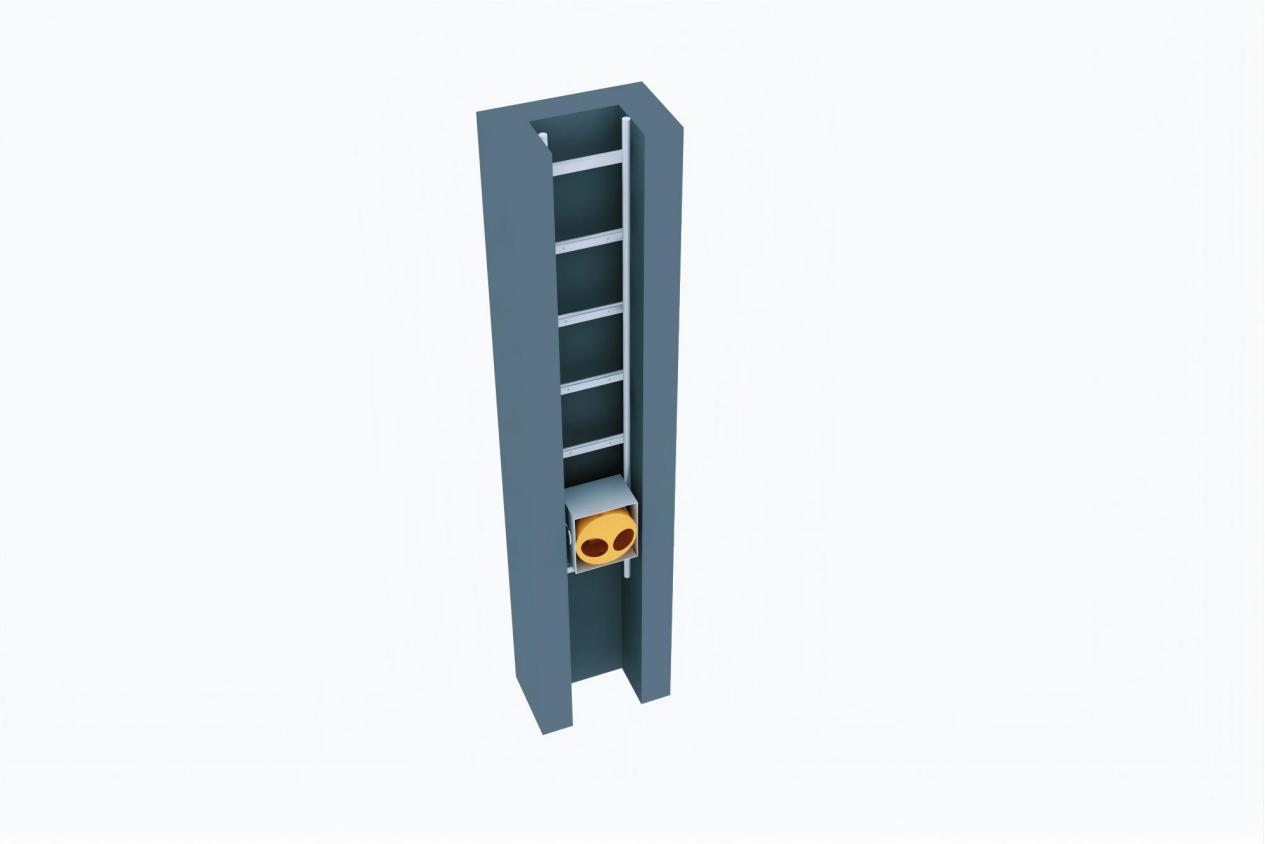

座底式安装

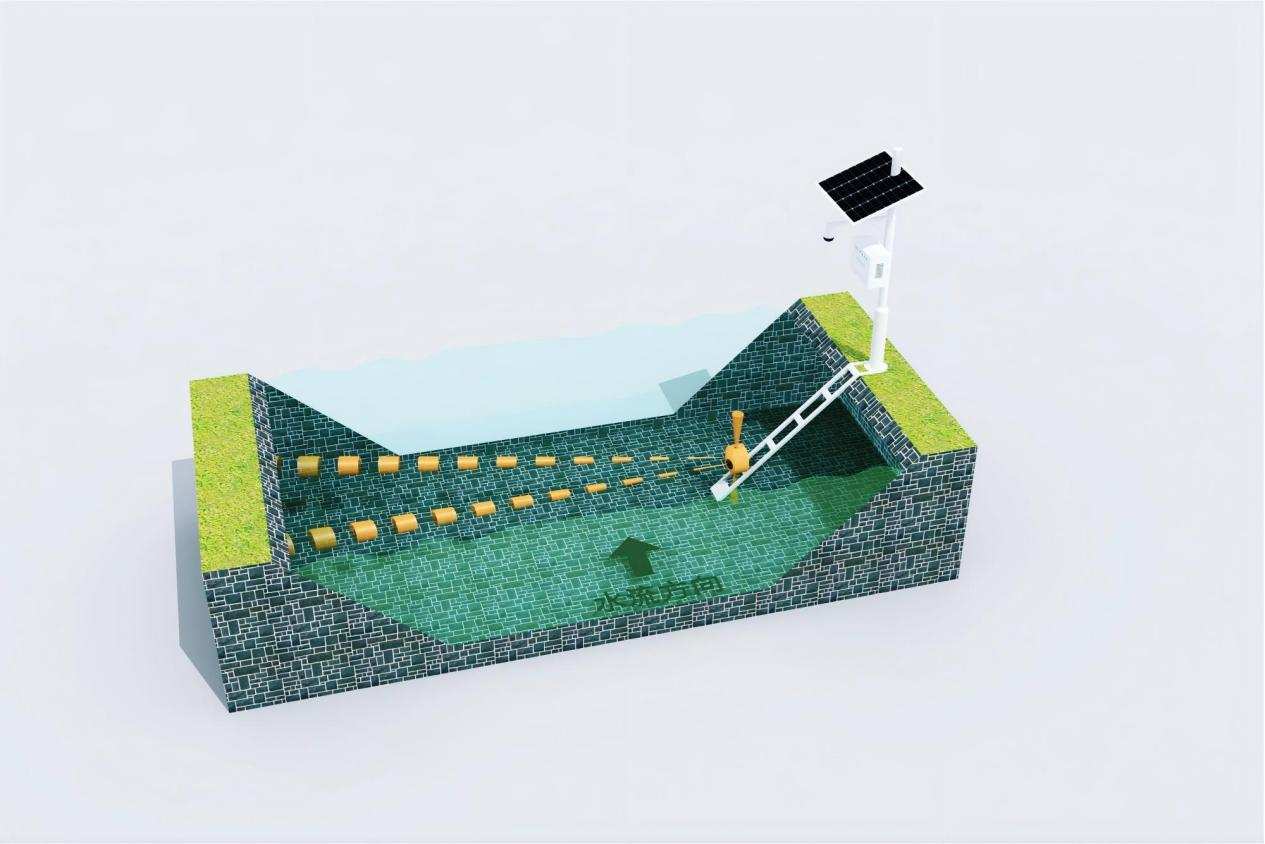

斜坡式安装

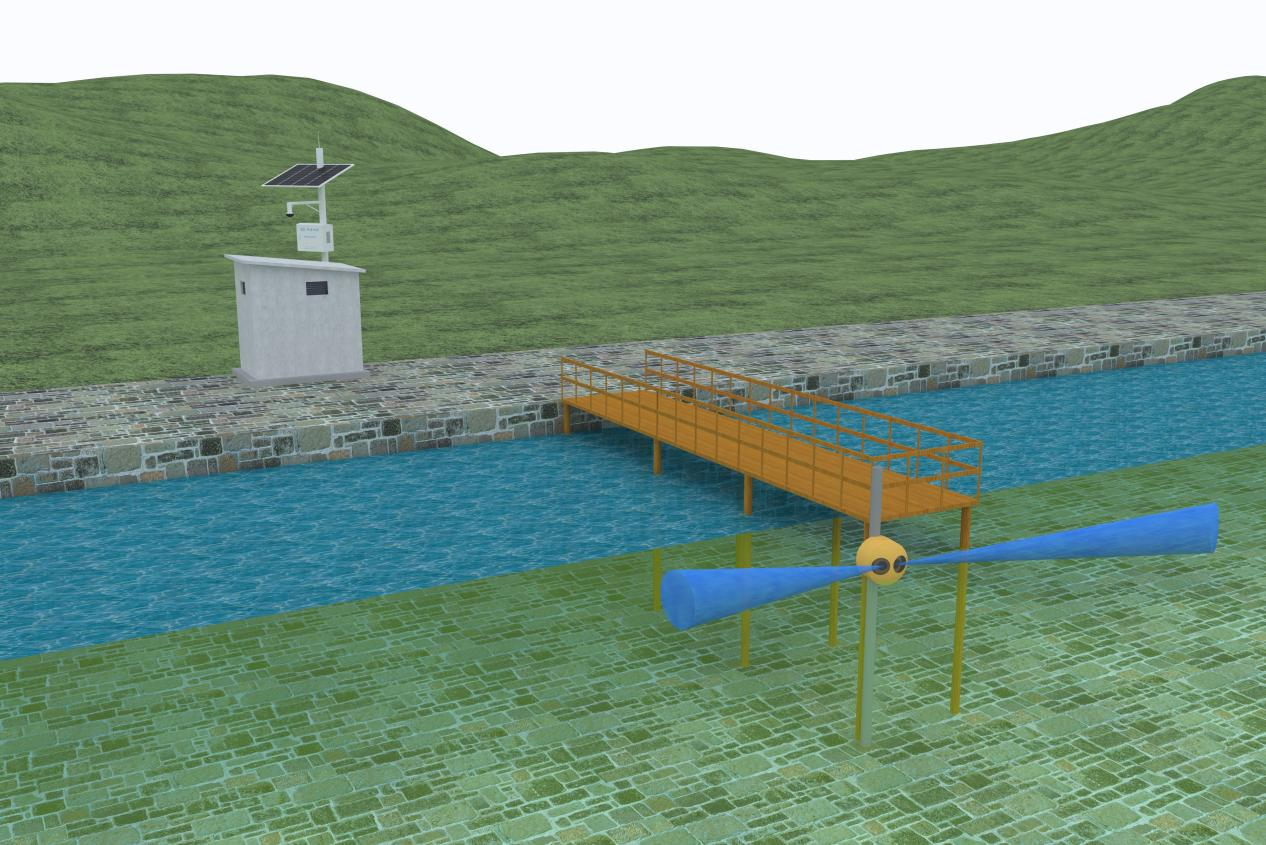

（2）栈桥式安装
适用于当监测断面岸边无安全作业条件、无法直接安装设备、且需长期稳定测流时，应建设观测栈桥。在监测断面岸边建设固定式钢结构观测栈桥，由基础桩、主梁、操作平台及防护栏杆组成，栈桥延伸至河道主流区，为水平式 ADCP 安装、调试及维护提供作业条件。
（3）桥墩式安装
适用于河道较宽、断面流速分布不均，需将水平式 ADCP 布置在河道中部以保证测流代表性的监测断面。在河道监测断面中部位置设置独立混凝土桥墩，作为水平式 ADCP 的安装基础。桥墩采用钢筋混凝土结构，基础深入河床稳定层，抗冲刷、结构稳固，满足长期运行要求。ADCP设备固定于桥墩侧面，探头水平对向水流，实现河道中部稳定测流。
