单波束ADCP（Acoustic Doppler Current Profiler，声学多普勒流速剖面仪）是一种固定安装于河床、湖底或海床的水文观测设备，通过向上或侧向发射声波，测量从探头至水面（或一定高度）的全水层流速剖面。
单波束ADCP（Acoustic Doppler Current Profiler，声学多普勒流速剖面仪）是一种固定安装于河床、湖底或海床的水文观测设备，通过向上或侧向发射声波，测量从探头至水面（或一定高度）的全水层流速剖面。其核心特征在于通过单个换能器（或一组同向换能器）发射与接收声波，利用单一波束获取从河底到水面的垂向流速剖面，它通常固定安装于水底或渠道侧壁，专为水文监测、天然河道、灌溉渠道、排水管网及浅海河口等场景的进行长期的流速、流量在线监测。
中小河流水文在线监测；农田灌溉渠道、支渠流量计量；涵洞、暗渠、排水管道流量测量；河道生态下泄流量在线监测；企业排污口、市政排水口流量监测。
| 序号 | 功能特性 |
|---|---|
| （1） | 多场景适配，覆盖全流速量程监测 |
| （2） | 配备积算仪可视化，直观分析水流流态 |
| （3） | 兼容多类型水位计 |
| （4） | 输出正流量、负流量、瞬时流量、平均流速、水温、水位、过水面积、电压值 |
| （5） | 数据存储，断电不丢数，长期无人值守监测 |
| 序号 | 技术特性 |
|---|---|
| （1） | 采用平面阵列式换能器，圆柱面 |
| （2） | 斜面换能器支持水下正向安装或逆向安装 |
| （3） | 流速精度达到±2mm/s，低流速测量稳定 |
| （4） | 水下探头防水防潮抗腐蚀耐磨损，适应恶劣环境 |
| （5） | 宽量程供电设计，适配直流，太阳能供电系统，杜绝死机 |
| （6） | 具备数据容错，异常剔除功能，自动过滤干扰数据 |
| （7） | 耐寒耐热，可在严寒、高温环境下稳定工作 |
| （8） | 每5秒输出一组剖面流速数据 |
| 序号 | 参数类别 | 技术参数 |
|---|---|---|
| 独角鲸标测版 | ||
| 一 | 工作频率 | 1900KHz、2000KHz |
| 二 | 换能器类型 | 平面阵列式换能器 |
| 三 | 剖面流速指标 | （1）工作原理：声学多普勒测量原理 （2）波束发射：平面阵列单波束发射方式 （3）安装模式：水平，斜线，垂直三种安装模式 （4）声路：单声路平面阵列型（单频或双频） （5）频率选择：单频高频，双频高低频 （6）单元尺寸：低频0.125m-1m ，高频0.05m （7）剖面范围：低频5m ，高频5m （8）单元测层数：低频40层 ， 高频100层 （9）盲区：0.06m （10）频率：1900KHz、2000KHz （11）波束角：1.4° （12）换能器：圆柱面 （13）流速范围：10.28m/s 最大20m/s （14）流速精度：0.25%±2.0 mm/s （15）监测最小流速：2mm/s （16）输出数据：输出正流量、负流量、瞬时流量、 平均流速、水温、水位、过水面积、电压值 |
| 四 | 换能器指标 | （1）测流换能器个数：1只测流换能器 （2）发呯频率：20/s （3）波束旁瓣：＞61dB |
| 五 | 内置传感器指标 | （1）温度传感器 温度范围：-20℃～65℃，温度精度：±0.5℃，温度分辨率：0.01℃ （2）姿态传感器 倾角范围：±85°，倾角精度：±0.5°；罗经范围：360°，罗经精度：2° |
| 六 | 通讯接口及环境功耗 | （1）通讯接口：光电隔离RS232、RS422、RS485 （2）通讯协议：标准Modbus或自定义协议 （3）供电及功耗：DC8-18V宽电压； （4）测量功耗：2.4W；休眠功耗：0.1mW （5）防水等级：IP68,水下50m |
| 独角鲸精测版 | ||
| 一 | 工作频率 | 1900KHz、2000KHz |
| 二 | 换能器类型 | 平面阵列式换能器 |
| 三 | 剖面流速指标 | （1）工作原理：声学多普勒测量原理 （2）波束发射：平面阵列单波束发射方式 （3）安装模式：水平，斜线，垂直三种安装模式 （4）声路：单声路平面阵列型（单频或双频） （5）频率选择：单频高频，双频高低频 （6）单元尺寸：低频0.125m-1m ，高频0.05m （7）剖面范围：低频15m ，高频5m （8）单元测层数：低频120层 ， 高频100层 （9）盲区：0.06m （10）频率：1900KHz、2000KHz （11）波束角：1.4° （12）换能器：圆柱面 （13）流速范围：10.28m/s 最大20m/s （14）流速精度：0.25%±2.0 mm/s （15）监测最小流速：2mm/s （16）输出数据：输出正流量、负流量、瞬时流量、 平均流速、水温、水位、过水面积、电压值 |
| 四 | 换能器指标 | （1）测流换能器个数：1只测流换能器 （2）发呯频率：20/s （3）波束旁瓣：＞61dB |
| 五 | 内置传感器指标 | （1）温度传感器 温度范围：-20℃～65℃，温度精度：±0.5℃，温度分辨率：0.01℃ （2）姿态传感器 倾角范围：±85°，倾角精度：±0.5°；罗经范围：360°，罗经精度：2° |
| 六 | 通讯接口及环境功耗 | （1）通讯接口：光电隔离RS232、RS422、RS485 （2）通讯协议：标准Modbus或自定义协议 （3）供电及功耗：DC8-18V宽电压； （4）测量功耗：2.4W；休眠功耗：0.1mW （5）防水等级：IP68,水下50m |
| 独角鲸锐测版 | ||
| 一 | 工作频率 | 1900KHz、2000KHz |
| 二 | 换能器类型 | 平面阵列式换能器 |
| 三 | 剖面流速指标 | （1）工作原理：声学多普勒测量原理 （2）波束发射：平面阵列单波束发射方式 （3）安装模式：水平，斜线，垂直三种安装模式 （4）声路：单声路平面阵列型（单频或双频） （5）频率选择：单频高频，双频高低频 （6）单元尺寸：低频0.125m-1m ，高频0.05m （7）剖面范围：低频25m ，高频5m （8）单元测层数：低频200层 ， 高频100层 （9）盲区：0.06m （10）频率：1900KHz、2000KHz （11）波束角：1.4° （12）换能器：圆柱面 （13）流速范围：10.28m/s 最大20m/s （14）流速精度：0.25%±2.0 mm/s （15）监测最小流速：2mm/s （16）输出数据：输出正流量、负流量、瞬时流量、 平均流速、水温、水位、过水面积、电压值 |
| 四 | 换能器指标 | （1）测流换能器个数：1只测流换能器 （2）发呯频率：20/s （3）波束旁瓣：＞61dB |
| 五 | 内置传感器指标 | （1）温度传感器 温度范围：-20℃～65℃，温度精度：±0.5℃，温度分辨率：0.01℃ （2）姿态传感器 倾角范围：±85°，倾角精度：±0.5°；罗经范围：360°，罗经精度：2° |
| 六 | 通讯接口及环境功耗 | （1）通讯接口：光电隔离RS232、RS422、RS485 （2）通讯协议：标准Modbus或自定义协议 （3）供电及功耗：DC8-18V宽电压； （4）测量功耗：2.4W；休眠功耗：0.1mW （5）防水等级：IP68,水下50m |

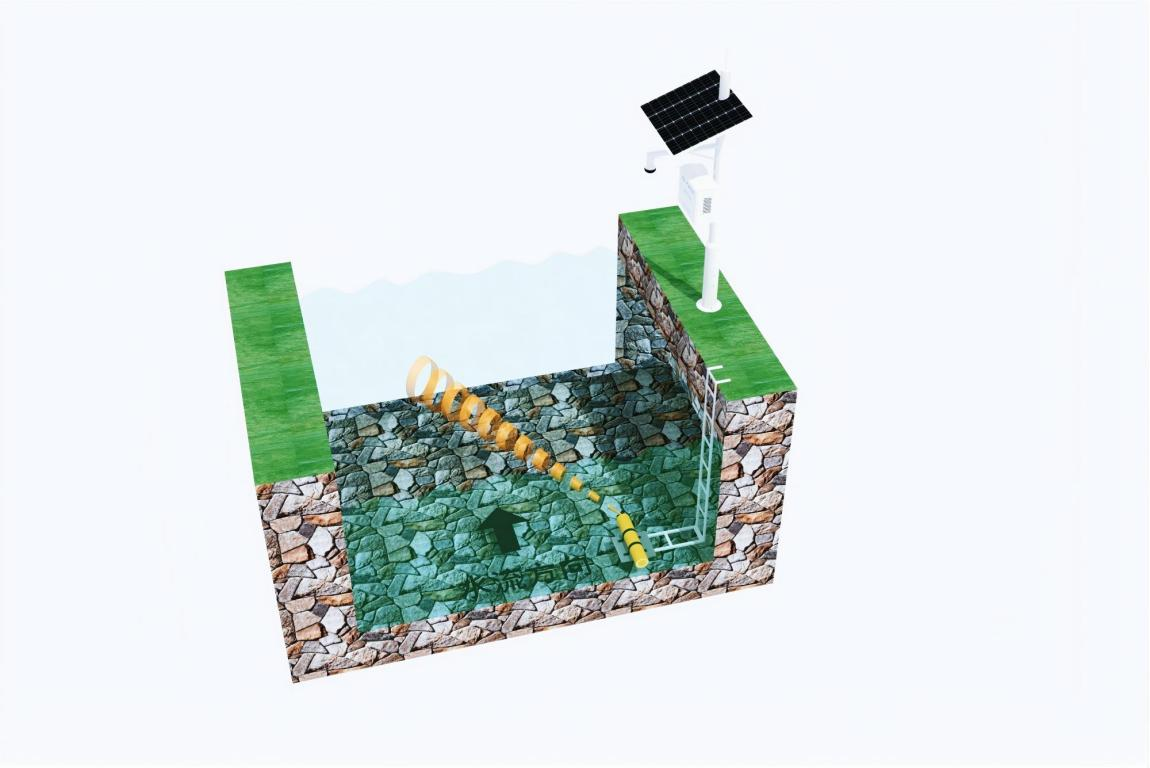

（1）座底式安装——河底的“哨兵”
适用于水深足够，窄深河道，河床稳定，水面干扰多的场景，采用底座式安装ADCP，垂直向上发射声波，获取从河底到水面的整条垂线流速，垂直剖面代表性流场。隐蔽性好，数据稳定，不易被盗或人为破坏。

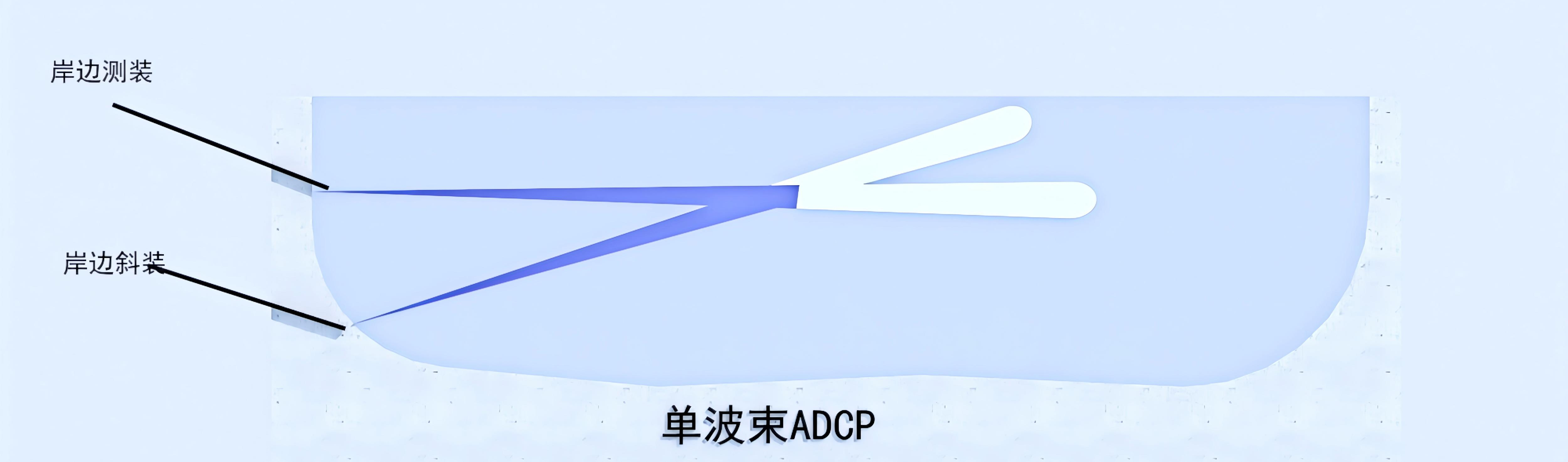

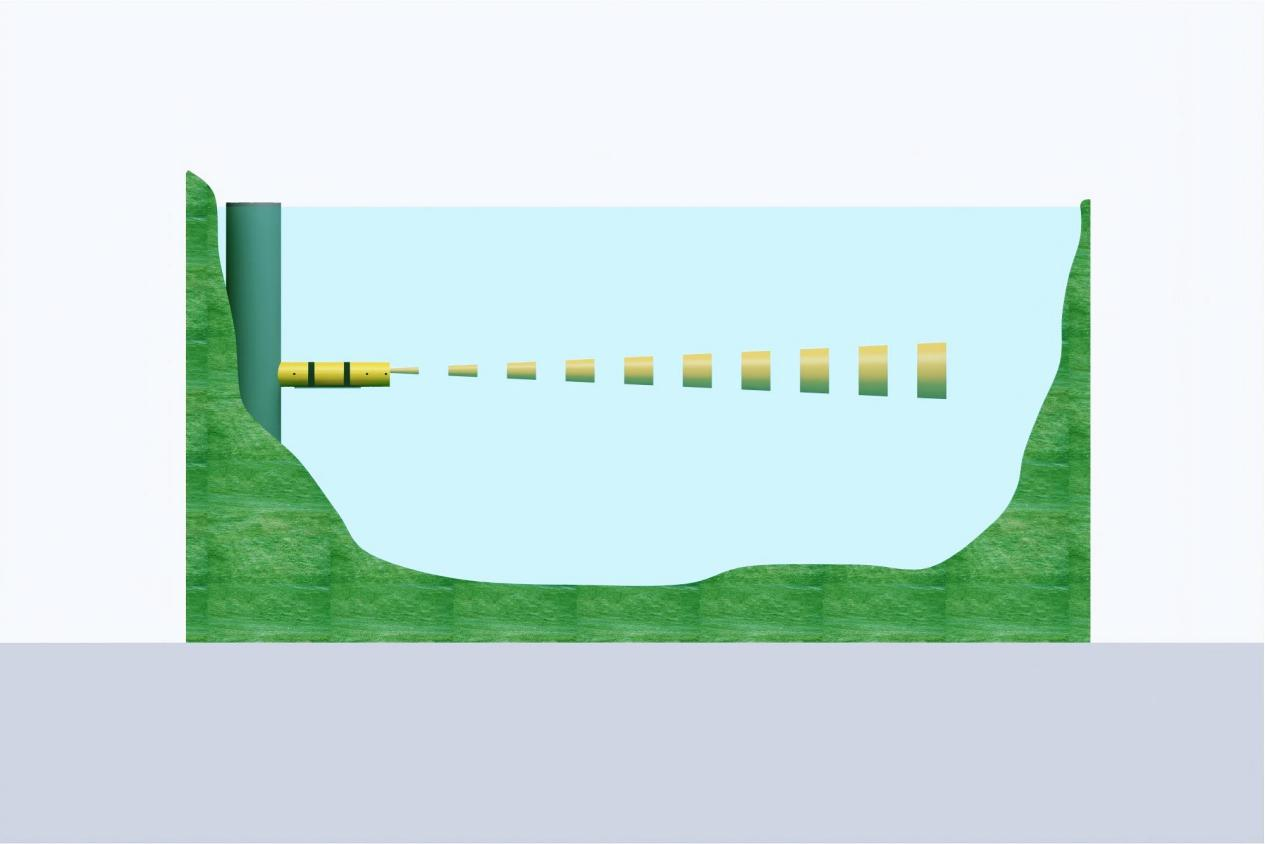

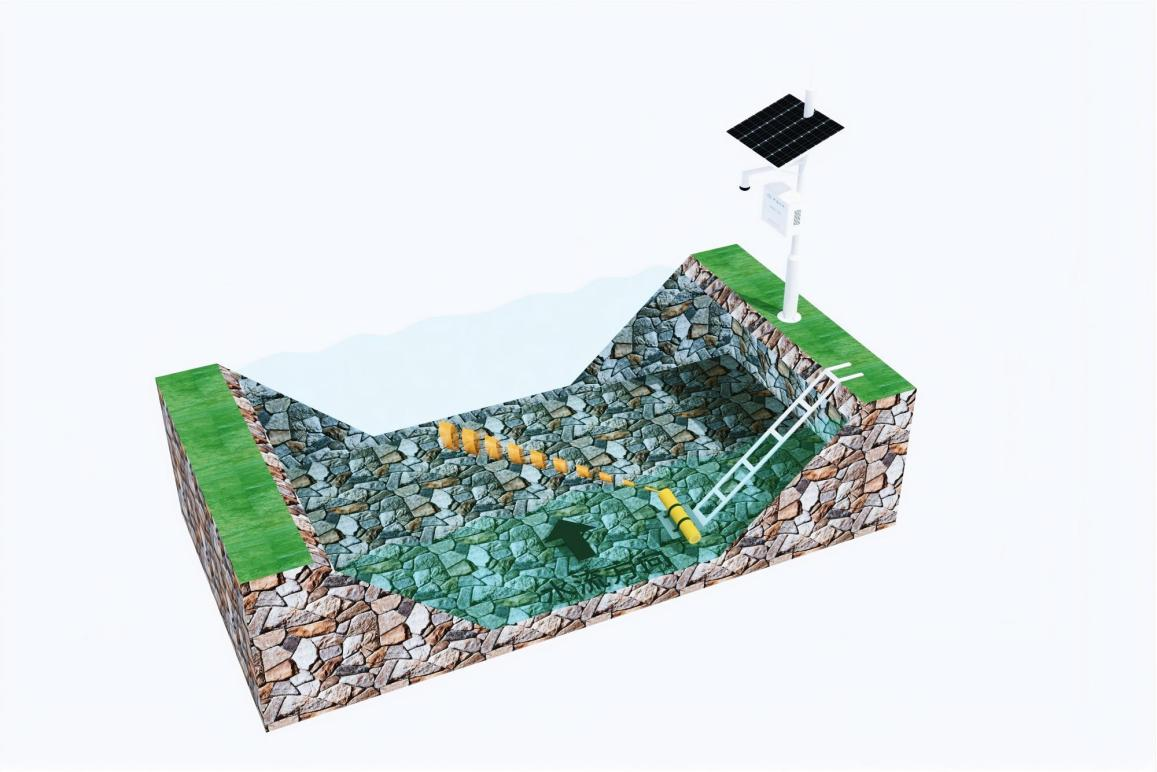

（2）斜线式安装——岸边的“观察者”
适用于宽浅河道，水浅泥沙多，高含沙量的场景，测量方式：固定于岸边侧壁，斜向对岸发射声波，获取从左岸到右岸的数十层或几十层流速分布。运维方便，水平覆盖范围更大。
