倾斜仪适用于长期测量混凝土大坝、面板坝、土石坝等水工建筑物，及工民用建筑、道路、桥梁、隧道、路基、土建基坑等测量其倾斜变化量，方便实现测量数据的自动化采集。

倾斜仪为全不锈钢结构，坚固耐用，附有调节和固定支架方便安装。倾斜仪采用的是高精度 MEMS 传感器，可靠性好，稳定速度快，安装附件少，组装方便，输出信号为 X、Y 双轴倾斜角的 RS485 数字量，直接显示工程值(位移或角度),同步测量埋设点的温度。

倾斜仪测量系统智能识别信息、智能故障诊断、云平台手机无缝对接。

结构

倾斜仪由倾斜传感器、安装支架、观测电缆等组成。倾斜仪采用外壳接地双护套双绞屏蔽聚氨酯电缆线，有效提高了倾斜仪抗机械磨损、抗干扰、防雷击的能力。

工作原理

结构物产生的倾斜变形，通过安装支架传递给倾斜仪，倾斜仪内装有伺服传感器，当发生倾斜变化时，倾斜角度与输出的电量呈线性关系，即可测出被测结构物的倾斜角度，同时它的测量值可显示出以零点为基准值的倾斜角变化的正负方向。

倾斜仪可布设为一个测量单元独立工作，亦可多支连点布设测出被测结构物的各段倾斜量，以此将结构物的二维方向变形曲线描述出来。倾斜仪可以回收重复使用，并且可方便实现倾斜测量的自动化。

计算方法

当被测结构物体发生倾斜变形时，其倾斜角度θ与输出的电量 F 计算公式：

θ=a + b×F + c×F2 + d×F3

式中： θ—倾斜仪的测量值，单位为 °′″ ;

   F—倾斜仪的实时电量测量值，单位为F；

   a﹑b﹑ c﹑d—倾斜仪的标定系数；

注：倾斜仪具有智能识别功能，输出信号为 X、Y 方向倾斜角的 RS485 数字量，直接显示工程物理量角度，不需要计算，以上公式仅为参考。

读数仪测量

测量用 VW-102E 型全功能读数仪，将测量线快速插头插入读数仪的左边插座，将测量线的各色夹子对应连接倾斜仪的输出电缆，倾斜仪电缆定义：红(+)、黑(-)芯线为电压输入端，电压输入值≥12V；白(A)、绿(B)为信号输出端，电压输出值≤2V。倾斜仪内存贮有该仪器的编号、标定系数 K、温度修正系数 b 等信息，读数仪测量会自动将测量值及识别信息测出，顺序存入读数仪内，同步云F平台，方便快速统计计算及查询，使测量工作远程智能无纸化操作，实现前方测量后方实时查看作图制表。

工程现场多支倾斜仪电缆被意外挖断，仅用读数仪测量一遍，就可自动识别出每支倾斜仪所对应的编号及身份信息。

自动化测量

自动化测量用 MCU-32 型分布式模块化自动测量单元可接入 8～32 支倾斜仪，用 GDA16(1/4/8/16)型全功能采集仪可接入 1～16 支倾斜仪，适用于单台或多台组网自动测量振弦、差阻、电阻、电流、电压、开关、数字量输出的倾斜仪信号，接入通道任意组合，具有智能识别读取仪器身份参数、故障智能诊断、实时采集、定时采集、测量数据存贮、自动休眠、防水、防雷、抗电磁干扰等能力。

选取基准值

倾斜仪所测倾斜角度为实时测量值相对于基准值的变化量，所以基准值选取的准确与否，将直接影响到测值的准确性。

在外荷载变动不大的情况下选取相同时间、稳定气温的 3 次相近的读数，经平均后作为基准值。基准值选定后应做好记录，作为计算的基准值。

为使基准值取的更准确，可将以上操作重复进行两次，如果两次测值基本相同(误差≤ 0.1％F.S)，则证明基准值取值正确。

倾斜仪的测量值出现偏差时，可用以上方法重新校准基准值。

电缆故障排查

倾斜仪接长电缆的型号为 XXX，其电缆电阻值为 50Ω/km 左右。

用 100V 直流兆欧表或用万用表 MΩ 档测量(红、黑线对绿、白线或对屏蔽线)的绝缘电阻值，如果电阻测值非常大或无穷大， 电缆可能断开。如果电阻测值非常小， 电缆可能是短路。

其表现为读数仪测量不出读数。

倾斜仪故障排除

电缆是否有破损和断裂，接头处是否进水，将其剪掉重新连接；

安装部件松动或倾斜仪倾斜较大；

倾斜仪进水绝缘电阻测值非常小。

测量故障排除

将屏蔽线并接到读数仪测量线的黑线夹子上；

检查倾斜仪与采集设备的连线方法是否正确；

检查电缆接头、接线端子的连接是否正确；

检查附近是否有干扰源，如电动机、发电机、天线或交流动力电缆，远离上述干扰源。

按以上步骤如不能排除故障，请联系厂家咨询。

配置信息

序号	名称	型号	测量范围	外形尺寸	配置
1	倾斜仪	DSM-TIL	± 15 °/±30°	￠ 28*110
2	安装支架			70*30*36	铝合金
3	膨胀螺栓	M6		M6*60	不锈钢
4	观测电缆	YSPT-4P		∅ 7.5*5000	聚氨酯
5	技术资料	DSM-TIL型倾斜仪使用说明书
6		相关倾斜仪检验报告及合格证

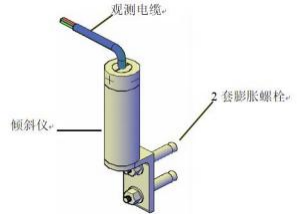

结构图

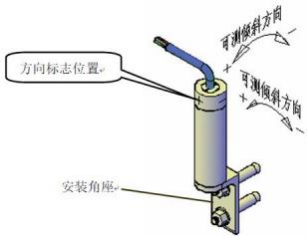

方向标志

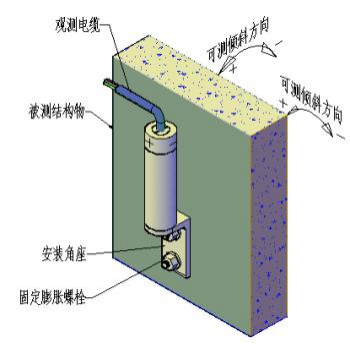

埋设安装

根据设计要求确定仪器的安装位置和测量倾斜角的方向，打磨被测结构物的安装部位，使其表面尽量平整。

先用一套固定螺栓将倾斜仪固定在被测结构物的打磨部位。用读数仪连接倾斜仪测量,调整安装支架安装角度使测值接近零点，利用安装支架安装孔定位另一固定螺栓安装位置，使倾斜仪的轴线尽量垂直。

亦可根据需要自定倾斜仪的初始倾斜角度，使倾斜仪的正负变化范围适应实际的测量需要。倾斜仪外圆上标有正负方向的记号，安装时以此记号对应设计要求正负方向。

安装时也可松开倾斜仪底面的 4 个螺钉，使仪器的正负方向记号做90°和 180°调整以适应设计要求。

特别提示：安装在野外的倾斜仪应设置防雷保护措施。倾斜仪安装就位后应及时测量仪器初值，根据仪器编号和设计编号作好记录并存档，严格保护好仪器的引出电缆。

斜坡倾斜仪安装示意图

斜坡倾斜仪需定制，定制时提供倾斜角度数值及电缆长度。
