渗压计适用于长期埋设在水工结构物或其它结构物及土体内,测量结构物或土体内部的渗透(孔隙)水压力,置放于测压管内测量扬压力的变化量,长期监测水库、河流、湖泊等的水位,同步测量埋设点的温度。
渗压计适用于长期埋设在水工结构物或其它结构物及土体内,测量结构物或土体内部的渗透(孔隙)水压力,置放于测压管内测量扬压力的变化量,长期监测水库、河流、湖泊等的水位,同步测量埋设点的温度。
渗压计适用于长期埋设在水工结构物或其它结构物及土体内,测量结构物或土体内部的渗透(孔隙)水压力,置放于测压管内测量扬压力的变化量,长期监测水库、河流、湖泊等的水位,同步测量埋设点的温度。
渗压计加装配套附件可在测压管道、地基钻孔中使用,渗压计为全不锈钢结构,20×113mm的灵巧体积,可方便放置在需要测量的狭小部位。
渗压计测量系统智能识别信息、智能故障诊断、云平台手机无缝对接。

结构

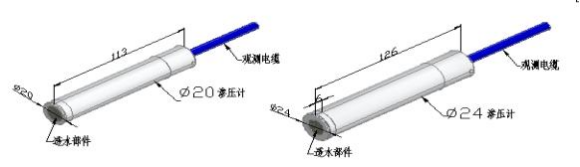

渗压计由透水部件、感应膜板、观测电缆、振弦及激振电磁线圈等组成。渗压计采用外壳接地双护套双绞屏蔽聚氨酯电缆线,有效提高了渗压计抗机械磨损、抗干扰、防雷击的能力,如右图所示。
工作原理
当被测水荷载作用在渗压计上,将引起感应膜板的变形,变形带动振弦转变成振弦应力的变化,从而改变振弦的振动频率。电磁线圈激振振弦并测量其振动频率,频率信号经电缆传输至数采装置,即可测出水荷载的压力值。同步测量埋设点的温度值。
计算方法
当外界温度恒定,渗压计仅受到渗透(孔隙)水压力时,其压力值 P 与输出的频率模数为线性关系:
P = k×△F
△F = F0 - F
式中:P—渗压计的测量值,单位为KPa;
k—渗压计的灵敏度系数,单位为 KPa/F ;
△F—模数基准值相对于实时测量值的变化量,单位为F;
F—模数实时测量值,单位为F;
F0—模数的基准值,单位为 F。
当作用在渗压计上的渗透(孔隙)水压力恒定,而温度增加△T,此时渗压计有输出量△F´,这个输出量是由温度变化而造成的,因此在计算时应给以扣除。实验可知△F´与△T 为线性关系:
P ´= k×△F´+b×△T = 0
K×△F´= -b×△T
△T = T - T0
式中:b—渗压计的温度修正系数,单位为 KPa /℃;
△T—温度实时测量值相对于基准值的变化量,单位为℃;
T—温度实时测量值,单位为℃;
T0—温度的基准值,单位为℃。
当渗压计受到渗透(孔隙)水压力和温度的双重作用时,若大气压力有较大变化时,应予以修正,渗压计计算公式为:
Pm = k×△F + b×△T + △Q = k× (F0 - F) + b× (T - T0) + (Q0-Q)
式中:Pm—被测渗透(孔隙)水压力值,单位为KPa;
Q0—大气压力测量基准值,单位为KPa;
Q—大气压力实时测量值,单位为 KPa。
渗压计水位高程计算公式为:
Hm = (k×(F₀-F) + b× (T-T ₀))/9.81 + H
H—渗压计的安装高程,单位为m.
| 尺寸参数 | 规格型号 | DSM-PIE-0.35 | DSM-PIE-0.7 | DSM-PIE-1 | DSM-PIE-2 | DSM-PIE-4 |
| 外径 D | 20、24mm | |||||
| 长度 L | 113、126mm | |||||
| 性能参数 | 测量范围 KPa | 0~350 | 0~700 | 0~1000 | 0~2000 | 0~4000 |
| 分辨力 | 0.025%F.S | |||||
| 拟合/端基精度 | 0.1%F.S/0.5%F.S | |||||
| 测温范围 | -40~+80℃ | |||||
| 灵敏度 | ±0.1℃ | |||||
| 测温精度 | ±0.5℃ | |||||
| 智能识别 | 1600 米信息识别 | |||||
| 智能诊断 | 1600 米故障诊断 | |||||
| 过范围限 | 测量上限 1.5 倍 | |||||
| 耐水压 | 测量范围 1.5 倍 | |||||
| 仪器材料 | 316L 不锈钢 | |||||
| 滤水石 | 50 μm 不锈钢 | |||||
| 绝缘电阻 | 50 M Ω | |||||
注:频率模数 F=Hz2 ×10-3
