混凝土应力计适用于长期埋设在水工结构物或其它混凝土结构物内，测量混凝土结构物内的应力状态，同步测量埋设点的温度。

混凝土应力计结构可靠，测值稳定，埋设方便。振弦式混凝土应力计测量系统智能识别信息、智能故障诊断、云平台手机无缝对接。

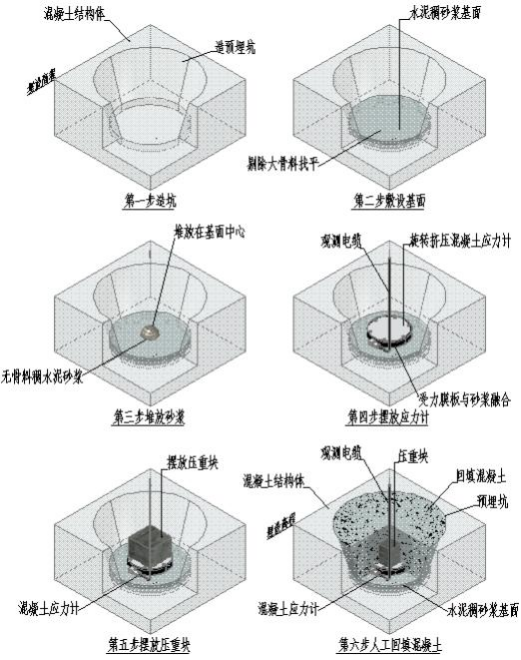

结构

混凝土应力计由感应板、背板、电缆等组成。混凝土应力计采用外壳接地双护套双绞屏蔽聚氨酯电缆线，有效提高了混凝土应力计抗机械磨损、抗干扰、防雷击的能力。

工作原理

当被测混凝土结构物内部应力发生变化时，混凝土应力计的感应板同步感受应力的变化，感应板产生变形，变形传递给振弦转变成振弦应力的变化，从而改变振弦的振动频率。电磁线圈激振振弦并测量其振动频率，频率信号经电缆传输至数采装置，测出被测结构物的应力值，同步测量埋设点的温度值。

计算方法

当外界温度恒定，混凝土应力计仅感受应力，其应力值 P 与输出的频率模数△为线性关系：

P = k×△F

△F = F - F0

式中：P—应力计的测量值，单位为KPa；

   k—应力计的灵敏度系数，单位为 KPa/F ；

   △F—模数实时测量值相对于基准值相的变化量，单位为F；

   F—模数实时测量值，单位为F；

   F0 —模数的基准值，单位为 F。

当作用在混凝土应力计上的应力恒定，而温度增加△T，此时应力计有输出量△F´,这个输出量是由温度变化而造成的，因此在计算时应给以扣除。实验可知△F´与△T 为线性关系：

P ´= k×△F´+ b×△T = 0

K×△F´= -b×△T

△T = T - T0

式中：b—应力计的温度修正系数，单位为 KPa /℃;

   △T—温度实时测量值相对于基准值的变化量，单位为℃;

   T—温度实时测量值，单位为℃;

   T0 —温度的基准值，单位为℃。

当混凝土应力计受到应力和温度的双重作用，应力计计算公式为：

Pm = k△F + b△T = k (F - F0) + b (T - T0)

式中：Pm — 被测结构物的压应力值，单位为 KPa。
