FCM-20-01型称重式蒸发皿是徐州市伟思水务科技有限公司依据SL630-2013《水面蒸发观测规范》研制与生产的，是一款集蒸发检测，数据存储及通讯于一体的全自动蒸发量检测仪器，适用于水文站、气象站、农场、矿山、林业等有关部门大气中的水份蒸发的自动测量仪器。

1、在每天规定的测量时间（出厂设置为每天早上的8点，该时间也可以由用户自行设定）称重测量装置会自动启动工作，测量蒸发皿重量，由前日8时测量的蒸发皿重量减去现日8时测量的蒸发皿重量即为昨日蒸发量并进行存储。
2、测量完毕启动补水装置给蒸发皿补水，并控制补水量至初始值停止补水，记录此时的蒸发皿称重值作为第二天蒸发量的测量的初始值，测量装置停止工作。等待第二天测量时间到达时再自动启动工作。这样周而复始完成每日蒸发量的自动测量工作。
3、补水桶内装有一个水位控制阀自动控制外部供水对补水桶内的补水，确保补水桶内有足够的水量。

产品结构：主要由防禽圈、蒸发皿、称重传感器、测量控制装置、补水泵、补水桶及外壳组成。
1、蒸发皿是一个深约110毫米，口径为200毫米的铜制圆盆，口沿带有刃口。
2、防禽圈系似栅栏形的环状圈，上端的齿向外伸出喇叭口状，防止飞禽落下吸水造成测量误差。
3、测量控制装置由高精度称重传感器及含有嵌入单片机组成的测量控制器组成，用于完成测量、补水、存储、通讯等功能。
4、补水泵受控于测量控制器对蒸发皿的补水。
5、补水桶用于存放为蒸发皿进行补水的储水，桶内的水位控制阀控制着外部水源对补水桶内的供水。

1.开箱检查
（1） 将仪器从包装箱内取出，对照使用说明书的装箱单仔细清点、检查设备附件是否齐全。
（2） 认真阅读使用说明书，熟悉仪器构造、工作原理，并核对备品备件、产品出厂检测报告、产品合格证是否齐全。
2.制作安装水泥台
按照下图要求制作安装水泥台，水泥台的尺寸为：长 40cm×宽 40cm，露出地平面高度约为10cm，安装后仪器的承雨口距地平面的高度为 70cm； 在水泥台上打 3 个直径φ 12mm、深约 10cm 的安装孔，安装孔位于φ310mm 的圆周上呈 120°均分。

3.安装固定仪器、调整机芯水平
（1）将仪器底部三颗运输螺钉取下（留好这些螺钉，供今后运输时使用），并从外罩内取出补水桶及盖板备用，见下图。

（2）将补水桶放入安装基础中，盖上补水桶盖板，并将四分内丝直接头、四分内外丝弯头和进水管（用户自备）按上图安装，进水管另一头连接自来水管路或专用水箱。
（3）将传感器用三颗膨胀螺栓固定在安装基础上，并将抽水软管穿过补水桶上盖放入补水桶，如上图。
（4）将蒸发皿补水管穿过防水接头后与补水软管连接，并在连接好后，用防水接头锁紧蒸发皿补水管，如上图。

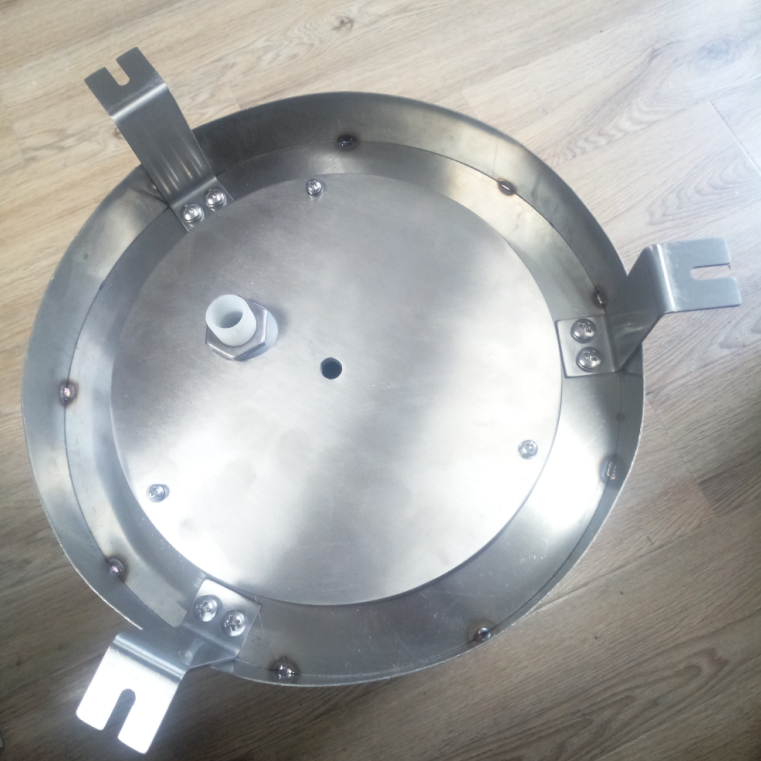

（5）将蒸发皿从包装箱中取出，放在蒸发皿托板上，并用四颗蒸发皿固定螺钉将蒸发皿居中固定，如上图。
（6）将防鸟器放置在蒸发皿上，并将蒸发皿补水管穿过防鸟器，确保蒸发皿补水管出水口对准蒸发皿中心，如上图。
